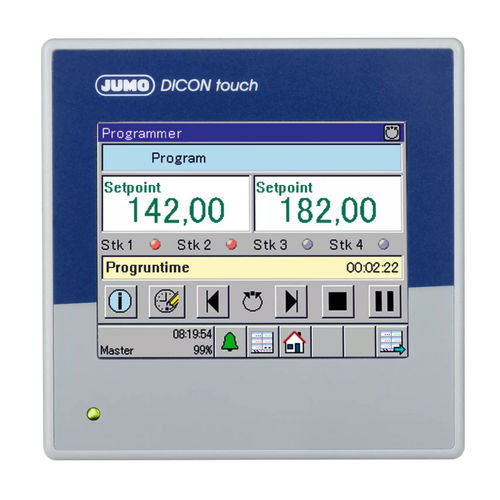

Autómata programable integrado DICON

en riel DINsalidaspor red Ethernet

Con el DICON touch se pueden asumir tareas complejas de control y gestión. El sistema se puede visualizar y operar a través de pantallas personalizables. El dispositivo tiene un diseño modular que se puede adaptar a las necesidades particulares del cliente. datos técnicos generales Entradas de medición - 4 entradas analógicas universales de usuario para: sondas de temperatura RTD; transmisores de resistencia; termopares; corriente 0 (4) a 20 mA; voltaje 0 (2) a 10 V; linealización específica del cliente; 8 salidas analógicas externas; 7 entradas digitales; 8 entradas digitales externas Salidas - Max. 12: relés (contacto de conmutación / contacto normalmente abierto); salida lógica 0/12 V o 0/24 V; salida de semiconductor 1 A; salida analógica 0/4 a 20 mA o 0/2 a 10 V; las salidas de conmutación se pueden ampliar con 2 conjuntos modulares externos; alimentación de tensión para transmisor de dos hilos a través de salida lógica de 24 V Pantalla - Pantalla a color resistiva TFT de 3.5 pulgadas (320 × 420 píxeles, 256 colores) con operación de pantalla táctil; visualización de texto sin formato, disponible en inglés, alemán, francés y otros idiomas; los textos y pantallas específicos del proceso pueden configurarse individualmente; visualización de gráfico de barras Interfaces / protocolos - 1 × RS485 (Modbus); 1 × Ethernet, PROFIBUS DP, PROFINET RT o RS422 / 485 (Modbus); Puerto USB; dispositivo USB Tipo de controlador - Controlador de dos estados; controlador de tres estados; controlador de modulación; controlador continuo; controlador continuo con controlador de posición integrado Estructura del controlador - P; I; PD; PI; PID (4 conjuntos de parámetros de control por canal)
