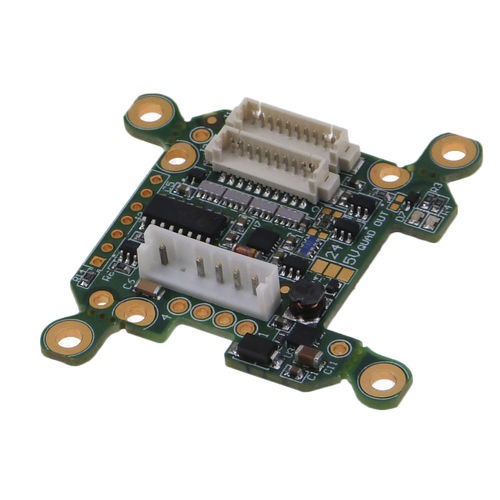

Encoder rotativo incremental PA0260
absolutoBiSS-CSSI

encoder rotativo incremental
encoder rotativo incremental
encoder rotativo incremental
encoder rotativo incremental
encoder rotativo incremental
encoder rotativo incremental
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
incremental, absoluto
Señal de salida
BiSS-C, SSI
Otras características
compacto
Aplicaciones
para la industria, para motor

Descripción

Un codificador de propósito general PCB que puede ser montado en todo tipo de stepper o servomotor. Codificador multi-vuelta incremental o absoluto con señales ABZ incrementales o interfaz SSI o BISS. Resolución de 128 a 65536 cnt/rev. Puede utilizarse junto con el controlador de motor paso a paso JVL SMC66 o SMC85 en funcionamiento en bucle cerrado. Características Codificador incremental: - A+,A-,B+-,B-,Z+,Z- señal 5V o 24V RS422 - Resolución 128, 256, 512, 1024, 2048, 4096, 8192, 16384 cnt/rev. Programado de fábrica - Hasta 16 bits Resolución interpolada 32768, 65536 cnt/rev. Programado en fábrica. - Resolución absoluta de 0,02° (14 bits / 360° hasta 10000 rpm) - La ausencia de latencia da como resultado una precisión muy alta y sin retraso - Control de ganancia automática monitorizada, calibración fina opcional para la compensación de la desalineación - Transceptor integrado RS422 hasta 10 Mbit/s - Suministro y señales de 5V a 30V. Suministro de 24V y salida de 5V también es posible - OTP programa de una sola vez capaz de JVL. Opcionalmente puede OEM comprar equipo de programación - Señales opcionales de SIN+-/COS+-. Salidas sin/cos con limitación de corriente diferencial (1 Vpp a 100 Ω) - Compatible con los perfiles BISS-C (BP1, BP3) y SSI - Monitorización del sistema a través de bits de error/advertencia del BiSS (pérdida de imán) - Trabaja con imanes de 4 y 6 mm - 1 conector con señales ABZ incrementales y 1 conector con BISS/SSI - Operación opcional de SPI - Temperatura de operación -40 a 105°C - PCB opcional recubierto o encapsulado para una alta resistencia contra el polvo, los líquidos y la humedad Presenta un codificador multivuelta absoluto: - La misma función que el codificador incremental - Codificador absoluto multi-vuelta opcional con batería interna o externa de hasta 15 años de duración - Señales absolutas multi-vueltas en BISS, SSI o SPI

---
