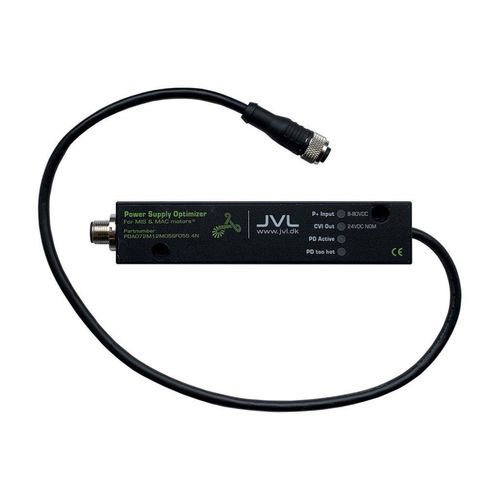

Unidad de alimentación enchufable PDA072

DCIP67

El Smart Power Dump - PDA072 es el optimizador de suministro plug-n-play de JVL, diseñado como un circuito de descarga automática y una fuente de alimentación de voltaje de control CVI para proteger tanto su motor como su fuente de alimentación. Elimina los problemas de contra-EMF y utiliza el mismo conector M12 de grado industrial que cualquier motor integrado JVL, lo que facilita su adaptación en línea con los cables de alimentación estándar de JVL.

Características clave

• Disipación de energía de frenado – Resistencias de descarga integradas
• Suministro de voltaje de control integrado
• Protección contra sobrecargas
• Protección contra sobrecalentamiento
• Plug-n-play
• Amplio rango de suministro de entrada – 8-80Vdc
• Cable de alimentación blindado de 0,5 m
• Opciones de montaje múltiples
• Protección IP67
• Conectores M12 de grado industrial

Cómo funciona
Cuando el motor genera energía de regreso a la línea de suministro, el voltaje de salida del PDA072 puede exceder el voltaje de entrada. El PDA072 detecta cuando el voltaje de salida es de 2 a 4 voltios más alto que el voltaje de entrada y activa la resistencia de descarga interna para reducir el voltaje. El LED "PD activo rojo" permanece encendido mientras la resistencia está activa. Si la resistencia de descarga interna se calienta a una temperatura crítica (aproximadamente 80-90°C), el sensor de temperatura desactivará la resistencia de descarga para evitar daños permanentes. El LED "PD demasiado caliente" permanecerá encendido mientras la temperatura sea demasiado alta. Una característica notable del PDA072 es su capacidad para operar a cualquier voltaje de 8 a 72V, incluidos 12V, 24V, 36V, 48V y 72V DC.

Especificaciones técnicas / Características

• Circuito de descarga automática y fuente de alimentación de voltaje de control CVI
• Conectores M12 de grado industrial
• Instalación plug-n-play
• Amplio rango de suministro de entrada: 8-80Vdc (operativo de 8-72Vdc)
• Cable de alimentación blindado de 0,5 m
• Opciones de montaje múltiples
• Protección IP67
• Protección contra sobrecargas y sobrecalentamiento
• Resistencias de descarga integradas
• Indicadores LED para estado activo y de sobrecalentamiento
