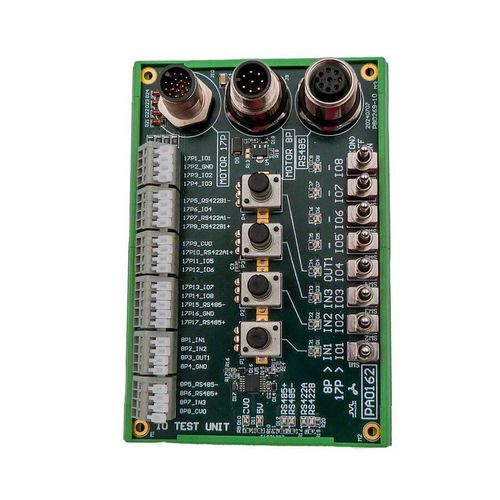

Sistema de prueba PA0162 series

La Caja de Pruebas PA0162 es una herramienta de prueba muy valiosa diseñada para equipos de servicio, soporte y desarrollo que trabajan con motores JVL. Permite a los técnicos probar las funciones del motor o crear programas ePLC antes de la puesta en marcha de una máquina, asegurando operaciones más fluidas y menos problemas durante la configuración.

Características Clave

• Interruptores de encendido/apagado para simular salidas PLC
• Indicadores LED para mostrar niveles de salida
• 4 potenciómetros para simular entradas analógicas
• Conectores de tornillo para señales IO externas
• Conectores M12 x3 para señales IO externas

Pruebas y Simulación Integral
La Caja de Pruebas PA0162 ofrece una gama versátil de capacidades de prueba, incluyendo:

• Simulación de I/O
• Simulación de codificador
• Simulación de entrada analógica

Estas características permiten pruebas sin problemas de los I/O de la máquina antes del despliegue. Una variedad de cables especiales está disponible, permitiendo una conexión rápida y fácil entre el motor y la caja de pruebas para pruebas rápidas y desarrollo de nuevos programas.

Pruebas de Motor y Salida con MacTalk
La Caja de Pruebas PA0162 también funciona en conjunto con MacTalk para probar la funcionalidad de las entradas y salidas del motor, ofreciendo diagnósticos completos antes de la implementación final.

Emulación y Conectividad Avanzadas
Esta caja de pruebas puede emular:

• 8 entradas digitales y 8 salidas digitales
• 4 entradas analógicas

Además, ofrece conectores para I/O externos, conexiones de codificador e interfaces de comunicación serie, asegurando máxima flexibilidad durante las pruebas.

Interruptores e Indicadores LED
La PA0162 incluye 8 interruptores que pueden ser activados como botones pulsadores o interruptores de palanca, dependiendo de la posición (izquierda para palanca, derecha para pulsador, y neutro en el medio).

• Los LED verdes y rojos indican el estado de las entradas y salidas.
• La intensidad de los LED varía con el voltaje al simular entradas analógicas.
• Los LED de la interfaz serie muestran la actividad de comunicación RS485 y RS422 en tiempo real.
• Los LED indican que el CVI 24VDC y 5VDC están activos.

Fuente de Alimentación Conveniente
No se requiere fuente de alimentación externa: la caja de pruebas se alimenta directamente a través de CVI 24V a través del motor, lo que la hace conveniente y fácil de configurar en cualquier entorno.

Variantes del Producto

• PA0162: PCB de prueba I/O para MISxx+MAC404/1004/802, LxWxH: 110x72x28 mm, Peso: 0.100 kg, Dimensiones del paquete: 25x15x15 cm. Función: Probar IO y crear programa ePLC.
• PA0162-DINBOX: Igual que arriba con PA0162-CASE, LxWxH: 112.5x77.5x50 mm, Peso: 0.148 kg, Dimensiones del paquete: 25x15x15 cm.
• PA0162-CASE: Caja para PA0162 con riel DIN, LxWxH: 112.5x77.5x28 mm, Peso: 0.048 kg, Dimensiones del paquete: 25x15x15 cm. Protege el PCB abierto y permite el montaje en un riel DIN.

Cables Conectores

• WI1005-M12M8TF8T01N: M12 Shl Cab 1m 8p Macho a 8p Hembra 0°, 2x4par. Cable de 1m entre motor 8pin y PA0162 8pin.
• WI1005-M12M8TF8T20N: M12 Shl Cab 20m 8p Macho a 8p Hembra 0°, 2x4par. Cable de 20m entre motor 8pin y PA0162 8pin.
• WI1009-M12M17TF17T01: M12 Shl Cable 1m Macho17p - Hembra 17p 0° par trenzado. Cable IO de 1m entre motor 17pin y PA0162 17pin.
• WI1009-M12M17TF17T04: M12 Shl Cable 4m Macho17p - Hembra 17p 0° par trenzado. Cable IO de 4m entre motor 17pin y PA0162 17pin.

Comunicación Serie Opcional

• RS485-USB-M12M5M8M17: Adaptador USB a RS485 aislado, M12 Macho 5pin / 8pin / 17pin. RS485 a USB entre PA0162 y PC.

Compatibilidad

• MISxxxQ/R/S/T Stepper
• Controladores de paso SMC66, SMC67 y SMC85
• MACxxx4 (motor Servo 230VAC) con módulo de comunicación integrado
• MACxxx2 (motor Servo 12-48VDC) con módulo de comunicación integrado

Características / Especificaciones Técnicas

• Modelo: PA0162
• Dimensiones: 110x72x28 mm (PCB), 112.5x77.5x50 mm (DINBOX), 112.5x77.5x28 mm (CASE)
• Peso: 0.100 kg (PCB), 0.148 kg (DINBOX), 0.048 kg (CASE)
• Dimensiones del paquete: 25x15x15 cm
• Emula: 8 entradas digitales, 8 salidas digitales, 4 entradas analógicas
• Fuente de alimentación: CVI 24V a través del motor (no se requiere fuente externa)
• Interruptores: 8 (botón pulsador/palanca)
• Indicadores LED: Verde/rojo para IO, intensidad para analógico, LED de interfaz serie para RS485/RS422
• Conectores: Tornillo, M12 x3, IO externo, codificador, comunicación serie
• Compatible con el software MacTalk para diagnósticos
