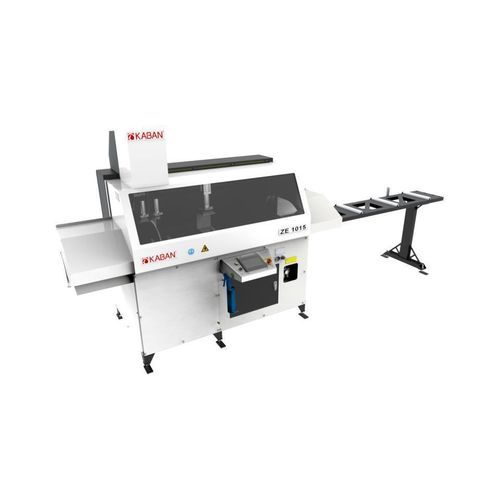

Máquina de corte para perfiles de aluminio ZE 1015

servoaccionadade taladradode fileteado

La ZE 1015 es una máquina industrial para el corte a 90° de perfiles de aluminio, diseñada para funcionamiento a alta velocidad con precisión repetible. Integra una sierra servocontrolada, fijaciones neumáticas, alimentación automática y una unidad integrada de taladrado/roscado para procesos combinados.

Puntos destacados

• Estructura mecánica diseñada para altas velocidades y precisión constante.
• Sistemas servocontrolados de elevación, deslizamiento y corte con retorno para ciclos de corte eficientes.
• Sujeción neumática en caras frontal y superior para asegurar los perfiles.
• Cubiertas de seguridad y señalización para protección del operario.

Diseño

• Componentes fundidos y soldados con alivio de tensiones para mantener precisión repetible a alta velocidad.
• Mordazas neumáticas horizontales y verticales para estabilizar los perfiles durante el corte.
• Cubiertas cerradas para reducir la exposición a piezas móviles.

Panel de control

• Pantalla táctil de 7" para gestión de trabajos y automatización de ciclos.
• Control PLC Mitsubishi para gestión fiable de secuencias.
• Pulverización automática de refrigerante/aire sobre las superficies perfiladas para facilitar el corte y reducir residuos.
• Funcionamiento en ciclo automático: la operación de corte se ejecuta al colocar el perfil.

Sierra

• Sierra de gran diámetro (Ø 500 mm) con accionamiento servocontrolado y ajustes de velocidad múltiples según el tipo de perfil.
• Mecanismo de corte con retorno y sistema de pulverización para mantener cortes continuos de calidad.

Taladrado y roscado

• Unidad integrada de taladrado y roscado con posicionamiento servocontrolado para colocación precisa de orificios.
• Programación de procesos con gran memoria y sistema de refrigeración para taladrado.

Transporte / Alimentación

• Sistema servocontrolado de elevación, avance y liberación para mover perfiles sin arañazos.
• Alimentación y corte automático de perfiles para operación manos libres.
• Rango de longitud: mínimo 140 mm, máximo 960 mm.

Seguridad

• Cubiertas de protección y señalización de seguridad visibles para mejorar la seguridad del operario y el cumplimiento normativo.

Soporte técnico

• Recordatorio de mantenimiento periódico y soporte de servicio remoto.

Especificaciones técnicas

• Modelo: ZE 1015
• Disco de sierra: Ø 500 mm
• Ángulo de corte: 90°
• Pantalla táctil: 7"
• Sistema de control: PLC Mitsubishi
• Longitud de alimentación: Mínima 140 mm; Máxima 960 mm
• Taladrado: diámetro máximo de herramienta Ø 12 mm; recorrido de posicionamiento en eje Y 260 mm; posicionamiento servocontrolado; función de roscado
• Sistemas servo: alimentación automática, corte y ajuste de velocidad servocontrolados (múltiples velocidades por perfil)
• Sujeción: sujeción neumática en caras frontal y superior
• Sistemas de refrigeración: pulverización de refrigerante/aire para corte y taladrado
• Unidades auxiliares: unidad integrada de taladrado/roscado; programación de procesos con gran memoria
• Seguridad: cubiertas de protección y señalización
