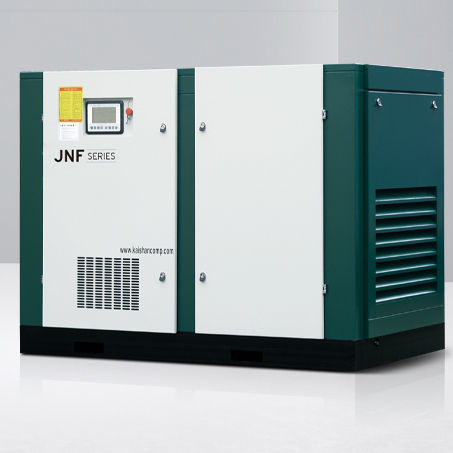

Sobrepresor de tornillo

de rotorde gassin aceite

Introducción
La filial de KAISHAN, Chongqing Kaishan Fluid Machinery Co., Ltd., diseña y fabrica maquinaria para fluidos que incluye bombas de vacío de tornillo, sopladores de tornillo sin aceite, sopladores de levitación magnética y una serie de bombas secas en desarrollo. Los productos están orientados a aplicaciones industriales que requieren soluciones de vacío y aire comprimido limpias y eficientes.

Bombas de vacío
Diseñadas para un rendimiento optimizado en puntos de trabajo específicos, las bombas de vacío de tornillo proporcionan alta velocidad de aspiración y bajo consumo energético dentro de los rangos operativos previstos. Se minimizan las piezas de desgaste y el tamaño es compacto. Una válvula de admisión desarrollada internamente permite control de inyección por diferencia de presión; la eliminación de la bomba de aceite forzada reduce pérdidas parásitas y modos de fallo en operación sin aceite. El control volumétrico de la válvula de admisión combinado con regulación de velocidad por motor de imán permanente genera una curva en n, manteniendo la bomba en su zona óptima entre 5–350 mbar. Una estrategia propia de aporte de gas al final del ciclo reduce la caída del caudal a alto vacío y estabiliza la operación. El sistema de control de velocidad con imán permanente y el control PID avanzado de KAISHAN ajustan la válvula de admisión y la velocidad para mantener la presión estable y maximizar la capacidad de aspiración.

Diseño innovador del bastidor
El núcleo de la máquina utiliza un perfil de rotor tipo Y con un conjunto de rodamientos triple (rodamiento cilíndrico + rodamiento de rodillos cónicos) que ofrece una vida útil de los rodamientos superior a 100 000 horas. El diseño de cabezal de gran diámetro y baja velocidad mejora la estabilidad y reduce las emisiones sonoras. La construcción integrada facilita la instalación.

Gama suministrada (bombas de vacío)

• Potencia: 11 kW ~ 160 kW
• Caudal de aspiración: 6,9 m3/min ~ 96,9 m3/min
• Presión límite: 0,5 mbar(A), 0,67 mbar(A)

Campos de aplicación de las bombas de vacío

• Médico: sistemas centrales hospitalarios, succión de carcasas, vacío central de laboratorio
• Farmacéutico: desaireación de cremas y polvos, llenado al vacío, filtración por succión
• Electrónica: manipulación de componentes, fabricación de PCBs, sistemas de vacío central
• Alimentación: procesamiento de aves, café, envasado, procesamiento de quesos, enfriado por vacío de productos agrícolas
• Manejo de materiales: equipos de prueba automáticos, pick‑and‑place, transporte a granel, manipulación por vacío
• I+D: vacío central de laboratorio, secado y destilación al vacío
• Impresión y papel: encuadernación, impresión de periódicos/revistas, desaireado de adhesivos
• Industria del procesamiento: corte CNC, termoformado, extrusión, desgasificado de moldes, procesamiento de materiales
• Otros: cerámica, succión y manipulación por vacío, baterías, envasado y horneado

Sopladores
Los sopladores de tornillo sin aceite KAISHAN emplean perfiles de rotor de alta eficiencia desarrollados internamente. Los rotores macho y hembra funcionan con engranajes sincronizados de alta precisión y la cámara de compresión está sellada respecto a los rodamientos, proporcionando aire comprimido libre de aceite. El funcionamiento con compresión interna ofrece alta eficiencia térmica y buen equilibrio dinámico. Las unidades pueden instalarse sin cimentación; la pulsación de flujo y el ruido son bajos. El sistema de control integrado admite operación sin personal y control remoto. Es posible configurar válvula unidireccional, válvula de alivio de sobrepresión y válvula de arranque‑descarga. Los grupos con transmisión por correa pueden equiparse con variadores; las versiones acopladas directamente incluyen motor de imán permanente y variador de serie.

Características técnicas de los sopladores

• Alta eficiencia: curvas de rendimiento favorables para operación fiable y ahorro energético
• Bajo ruido: niveles de ruido conformes con normas nacionales
• Larga vida útil: rodamientos SKF de alta velocidad, vida de rodamiento >100 000 horas; diseño de máquina >30 años
• Regulación de caudal flexible: variador + PID para control preciso y ahorro energético
• Múltiples modos de control: control de oxígeno o control de presión disponible
• Tecnología integrada: unidades VFD integradas para instalación sencilla y operación estable
• Mantenimiento sencillo: motores y bastidores estándar, acoplamiento flexible por correa o acoplamiento directo para mantenimiento in situ

Aplicaciones de los sopladores
Aireación de aguas residuales, procesos de igualación, retrolavado aire‑agua, oxidación/desulfuración, transporte neumático, fermentación biotecnológica, impresión, papel, galvanizado, textil, etc.

Características / especificaciones (resumen técnico)

• Perfil de rotor: línea de rotor tipo Y
• Rodamientos: disposición triple con rodamientos cilíndricos y de rodillos cónicos, vida >100 000 horas
• Motor y control: control de velocidad por imán permanente, control por VFD, PID avanzado combinado con ajuste volumétrico de la válvula de admisión
• Rango de vacío óptimo: rendimiento óptimo en 5–350 mbar
• Rango de potencia (bomba de vacío): 11 kW ~ 160 kW
• Rango de caudal de aspiración: 6,9 m3/min ~ 96,9 m3/min
• Presión límite: 0,5 mbar(A), 0,67 mbar(A)
• Vida útil de diseño: vida útil de la máquina >30 años
