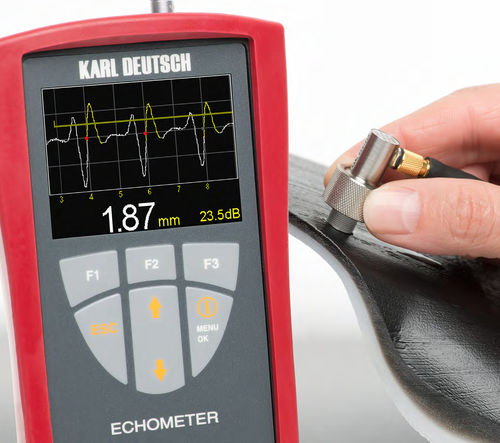

Con el ajuste individual de los monitores y las mediciones en el paso por cero de la señal, el nuevo ECHOMETER 1077 A-scan proporciona valores de medición muy precisos con una incertidumbre de medición de hasta 0,01 mm, por ejemplo, para cumplir los requisitos de la fabricación de tubos de precisión o la construcción de carrocerías de automóviles. Se emplean mediciones de eco múltiple, así como sondas rectas monoelemento con y sin línea de retardo.
La visualización A-scan de alta resolución de la señal de ultrasonidos resulta especialmente útil en materiales con problemas de sonido para ajustar de forma óptima los parámetros de medición, como el rango de medición y la evaluación de la polaridad de la señal.
Además del control manual y automático de la ganancia, la compensación automática de profundidad seleccionable equilibra la atenuación de la señal de hasta cuatro de los primeros ecos y los amplifica a la misma altura de pantalla. De este modo, especialmente en el caso de materiales con una atenuación de señal elevada, suele disponerse de más ecos múltiples bien evaluables sin recorte de señal.
Datos clave
- Reconocimiento automático de la sonda
- Pantalla A-scan para mostrar la curva del eco
- Rango de medición de 0,25 a 400 mm (en función de la sonda, las propiedades del material y el modo de funcionamiento)
- Supervisión del valor límite
- Modos de funcionamiento: impulso del emisor a eco de fondo, eco de fondo a eco de fondo
- Corrección de ganancia en función del tiempo de tránsito
- Pantalla en color de alta resolución con 320 px x 240 px
- Unidades de medida: mm, pulgada, m/s, pulgada/µs, µs
- Resoluciones: 0.1 mm / 0,01 mm / 0,001 mm
- Rango de medición de la velocidad del sonido: 100 - 19.999 m/s
---
