Sistema de inspección por ultrasonidos ECHOGRAPH-KNPS

automáticopara tuberías

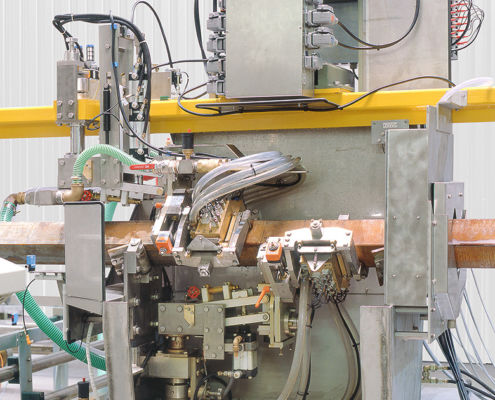

Hoy en día, los tochos redondos y cuadrados (secciones transversales típicas de entre 100 mm y 300 mm) suelen producirse en colada continua y a menudo se inspeccionan con ultrasonidos directamente después. Los portasondas KNPS también pueden escanear con fiabilidad palanquillas ligeramente curvadas y retorcidas gracias a su suspensión con cardán. Una característica destacada del sistema de ensayo ECHOGRAPH-KNPS es el acoplamiento ultrasónico especialmente fiable mediante un chorro de agua. Para el acoplamiento por haz de sonido, las variaciones de distancia de la sonda a la superficie de la palanquilla en el rango de milímetros no son críticas. Los chorros de agua también permiten un acoplamiento de bajo desgaste y un cambio rápido a diferentes dimensiones de perfil con una alta cobertura de la sección transversal del tocho. Cuando se inspeccionan tochos cuadrados, se utilizan 28 sondas (divididas entre cuatro portasondas) para insonificar verticalmente en los tochos. Para la inspección de tochos redondos, se transforma la mecánica de inspección y se utilizan nueve palpadores. Tres sondas cubren la zona del núcleo y otras seis sondas trabajan con insonificación de haz angular para la zona cercana a la superficie. Datos clave - Inspección rápida de tochos con diámetros de 100 mm a 300 mm - Transporte lineal de tochos (0,5 m/s - 1 m/s) - 9 - 28 sondas convencionales - Acoplamiento mediante chorros de agua (técnica squirter) - Cambio rápido - Compensación de las tolerancias de rectitud mediante suspensión cardánica de los portasondas - Los portasondas funcionan en modo de posicionamiento (bajada o subida por tocho)
