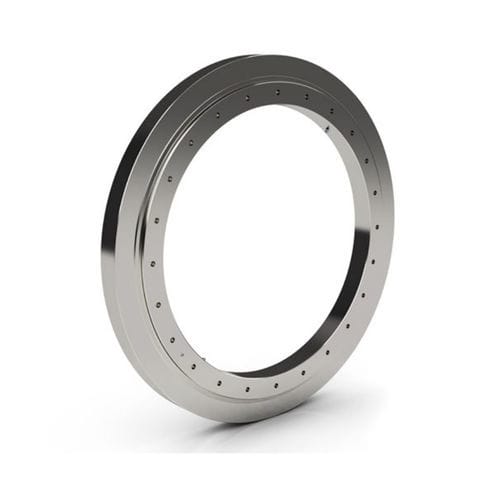

Corona giratoria sin dientes KH series

de bolasde cuatro puntos de contactopara la robótica

Las coronas giratorias de precisión de la serie KH de Kaydon están diseñadas para proporcionar un posicionamiento preciso con una repetibilidad consistente, en aplicaciones donde la rotación es constante, intermitente u oscilante. Las coronas giratorias KH ofrecen una amplia variedad de soluciones para mesas giratorias avanzadas o cualquier diseño en el que el rodamiento se engrane con otros componentes mecánicos de precisión. Características de diseño La configuración interna es una pista de rodadura de arco gótico de ranura profunda, que proporciona cuatro puntos de contacto con las bolas, lo que le permite soportar cargas radiales, de momento y de empuje de forma individual o simultánea. El uso de la precarga diametral interna proporciona una mayor rigidez, que combinada con las excentricidades radiales y axiales estrechamente controladas, ofrece una repetibilidad precisa. Las excentricidades axiales son de 0,001 pulgadas TIR y las excentricidades radiales para los diámetros de localización son de 0,002 pulgadas TIR. Se utiliza un separador para mantener un intervalo de separación de bolas constante, mantener la fricción al mínimo y minimizar el ruido. Se suministran sellos integrales de conducción de la cara para ayudar a la exclusión de contaminantes. Los rodamientos de precisión de la serie KH se ofrecen en configuraciones con y sin engranajes externos. Los engranajes tienen dientes evolventes de profundidad total y están fabricados con una calidad AGMA Clase Q8, lo que permite reducir el juego, un posicionamiento más preciso y menos ruido durante el funcionamiento. Disponibilidad Los rodamientos giratorios de la serie KH tienen una sección transversal rectangular, su tamaño oscila entre las 16-37 pulgadas de diámetro exterior (400-950 mm) y suelen estar disponibles en stock. Aplicaciones Las coronas giratorias de la serie KH se han utilizado con éxito en aplicaciones que exigen una mayor precisión, como por ejemplo -Mesas giratorias de precisión -Antenas de radar
