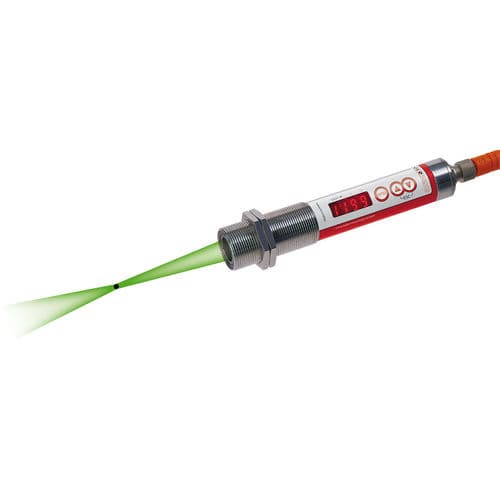

Termómetro de infrarrojos CellaTemp® PKL 68

bicolorcon pantalla LED°C

Descripción del producto:
El pirómetro infrarrojo bicolor CellaTemp® PKL 68 detecta la radiación infrarroja del objeto de medida simultáneamente en dos longitudes de onda en el mismo punto mediante una doble fotodiodo en diseño tipo sándwich. La temperatura se calcula a partir de la relación entre las dos intensidades de radiación. La nueva generación de la serie CellaTemp® PK incorpora un indicador de vitalidad para auto‑monitorización continua, análisis y reporte de estado, que facilita el mantenimiento predictivo indicando el mejor momento para revisiones y calibraciones según las condiciones de funcionamiento.

Características clave:

• Rango de medida de 650 a 1600 °C
• Salidas de conmutación configurables universalmente (2× PNP open collector)
• Alta resolución óptica mediante lentes de precisión
• Interfaz IO‑Link (V1.1.3)
• Todos los parámetros configurables mediante el pulsador del sensor o vía interfaz del sistema
• Montaje muy sencillo mediante rosca central M30
• Pantalla LED grande y de alto brillo (4 dígitos)
• Tiempo de respuesta t90 ≤ 10 ms (T > 750 °C)

Aplicaciones típicas:

• Calentamiento de metales y tratamientos térmicos
• Procesos de producción continuos y discontinuos
• Recocido, temple y revenido
• Control de calidad en procesos de alta temperatura

Especificaciones técnicas:

• Parámetros de medida: Rango de medida: 650–1600 °C; Sensor: fotodiodo; Rango espectral: 0,95 / 1,05 µm; Tiempo de respuesta t90: ≤ 10 ms (T > 750 °C); Incertidumbre de medida: 1 % de la lectura; Repetibilidad: 2 K; Coeficiente de temperatura: 0,05 %/K; Resolución salida corriente analógica: 0,1 K + 0,005 % del rango seleccionado; Resolución interfaz: 0,1 K; Resolución pantalla: 1 K.
• Parámetros eléctricos: Salida analógica: 0(4)–20 mA lineal, conmutable, escalable; Resistencia ≤ 500 Ω; Salidas de conmutación: 2× PNP open collector 24 V DC, 150 mA máx. cada una; Entrada de prueba: 10–34 V DC (según IEC 61131‑2); Interfaz: IO‑Link V1.1.3; Alimentación: 18–32 V DC; Consumo ≤ 75 mA a 24 V DC.
• Características: Pantalla LED roja de 4 dígitos (altura de dígitos 8 mm); Indicadores de estado: 3 LEDs; Elementos de control: 3 botones.
• Parámetros generales: Conexión: M12 rosca 5 pines (A‑coding); Temperatura ambiente: 0–65 °C; Temperatura de almacenamiento: -20–+80 °C; Humedad admisible: ≤ 95 % r.H. (sin condensación); Dimensiones: Ø30×235 mm (sin conector); Carcasa: acero inoxidable V2A (1.4305); Grado de protección: IP65; Peso aprox.: 0,4 kg.
• Parámetros ajustables: Salida analógica 0/4–20 mA y su escalado; Corrección de razón por ajuste rápido; Transmisión del cristal protector; Constante de tiempo de amortiguamiento; Tiempo de retención de memoria de valor máximo; Modo de operación, fuente y puntos de conmutación; Retardos de activación/desactivación de salidas; Corrección de temperatura mediante puntos de interpolación (pares X/Y); Indicador de vitalidad; Parámetros de servicio y restablecimiento a fábrica; Bloqueo de teclas; Visualización de temperatura o "run"; Unidad °C/°F; Simulación de temperatura.
• Funciones: Señal de sobretemperatura (temperatura interna > 75 °C); Función de servicio (simulación de valor medido); DTD (Detección de Temperatura Discontinua) para procesos discontinuos; Funciones de diagnóstico que indican polaridad inversa, sobrecarga y alimentación incorrecta; Protección contra inversión de polaridad para alimentación, salida analógica y salidas de conmutación.
• Contenido del envío: Pirómetro infrarrojo CellaTemp® PK; Manual breve; 2 tuercas de fijación.
• Software: SW 50.

Vídeo:
Improved & Smart CellaTemp PK pyrometers (vídeo disponible)
