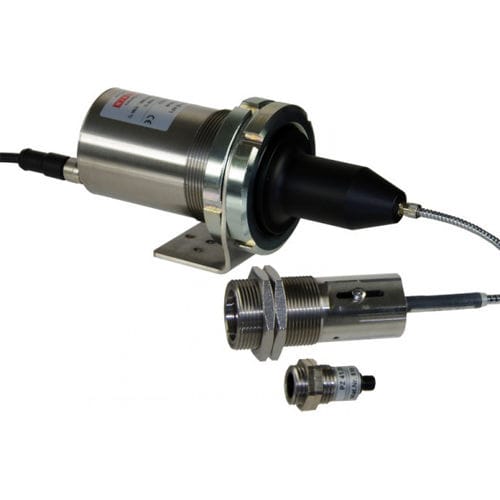

Pirómetro óptico CellaCast PA 81

ledRS485USB

Descripción del producto:
El CellaCast PA 81 es un pirómetro bicolor para la medición sin contacto de la temperatura de metales líquidos en canales de colada, cucharas de transferencia y cucharas de vertido. Cuenta con una cabeza de medida óptica separada y un cable de fibra óptica, insensibles a interferencias electromagnéticas y utilizables hasta 250 °C sin refrigeración, lo que lo hace adecuado para instalaciones en espacios reducidos o de difícil acceso.

Características especiales:

• Rango de medida 800 a 2400 °C
• Sistema de medida sin desgaste y sin mantenimiento para hornos de fusión y de mantenimiento, cubilotes y altos hornos
• Función ATD para filtrar la temperatura de la superficie metálica sin escoria ni óxidos
• Método de medición bicolor para lecturas sin interferencias en presencia de polvo y vapor
• Óptica de alta resolución para mediciones fiables a larga distancia
• Cabezal de medida y cable de fibra resistentes al calor hasta 250 °C

Propiedades clave / Datos de versión:
Rango de medida: 800 - 2400 °C
Distancia focal: 0,2 m - ∞
Opción de puntería: luz piloto láser
Forma del campo de medida: redondo
Relación distancia: 190 : 1
Cabezal de medida (estándar): PA 41.01
Principio de medida: bicolor

Parámetros de medición:
Rango de medida: 800 - 2400 °C
Sistema sensor: doble fotodiodo
Rango espectral: 0,95 / 1,05 µm
Tiempo de respuesta t98: ≤ 20 ms (T > 950 °C)
Incertidumbre de medida: 1,5 % de la lectura de temperatura [°C]
Repetibilidad: 3 K
Coeficiente de temperatura: 0,05 %/K
Resolución salida de corriente: 0,2 K + 0,03 % del rango seleccionado
Resolución interfaz: 0,1 K
Resolución visualización: 1 K

Variantes ópticas:
Cabezas de medida: PA 41.01 (M30): Enfoque 0,2 m - ∞

Parámetros eléctricos:
Salida analógica: 0(4) - 20 mA lineal, conmutable, escalable (≤ 500 Ω)
Entrada analógica: 0 - 10 V
Salidas de conmutación: 2 x Open Collector 24 V DC, ≤ 30 mA
Entradas de conmutación: 2 x hasta 24 V
Interfaz: USB, RS 485
Alimentación: 24 V DC +10 % / -20 %
Consumo: ≤ 175 mA (24 V DC)

Características:
Opción de puntería: luz piloto láser
Pantalla: LED rojo de 4 dígitos, altura de dígitos 8 mm
Indicador de estado: 2 x LED
Elementos de control: 3 botones

Parámetros generales:
Conexión: rosca M12 8 pines
Temperatura ambiente: Electrónica 0 - 65 °C; Cabezal hasta 250 °C
Temperatura de almacenamiento: -20 - +80 °C
Humedad admisible: 95 % HR máx. (sin condensación)
Dimensiones: Electrónica Ø 65 mm x 187 mm; Cabezal según tipo
Carcasa: Acero inoxidable V2A (1.4305)
Clase de protección: IP 65 (DIN 40050)
Peso: aprox. 0,9 kg

Parámetros ajustables:

• Rango de medida y variable medida
• Escala de señales de entrada/salida analógicas
• Filtro de suavizado y modo de operación de memoria
• Tiempo de retención de la memoria
• Emisividad y transmitancia
• Compensación de la radiación ambiente reflejada
• Límites y modo de funcionamiento de los contactos de alarma
• Parámetros de la función ATD y función de linearización
• Configuración de indicadores y simulación de corriente/temperatura
• Unidad de temperatura °C/°F
• Selección de canal de medición: bicolor, monocromático 1, monocromático 2
• Nivel umbral de monitorización de contaminación

Funciones:

• Señal por sobretemperatura: si la temperatura interna > 80 °C la salida analógica muestra > 20,5 mA
• Función de servicio: simulación de un valor medido o una señal de corriente
• ATD (Detección Automática de Temperatura): detección automática para procesos discontinuos

Contenido del suministro:

• Pirómetro CellaCast PA
• Cable de conexión VK 02/A (5 m)
• Cabezal de medida
• Cable USB VK 11/D (1,8 m)
• Software CellaView
• Manual abreviado
• * El cable de fibra óptica debe pedirse por separado

Software:
CellaView

Especificaciones técnicas:

• Modelo: CellaCast PA 81
• Rango de medida: 800 - 2400 °C
• Rango espectral: 0,95 / 1,05 µm
• Tiempo de respuesta (t98): ≤ 20 ms (T > 950 °C)
• Precisión: 1,5 % de la lectura
• Repetibilidad: 3 K
• Relación distancia: 190 : 1
• Distancia focal: 0,2 m - ∞
• Cabezal de medida: PA 41.01
• Principio de medida: Bicolor
• Salida analógica: 0(4) - 20 mA
• Interfaces: USB, RS 485
• Alimentación: 24 V DC (+10 % / -20 %)
• Temperatura ambiente de funcionamiento (electrónica): 0 - 65 °C; cabezal hasta 250 °C
• Carcasa: Acero inoxidable V2A (1.4305)
• Clase de protección: IP65
• Peso: aprox. 0,9 kg
• Software incluido: CellaView
