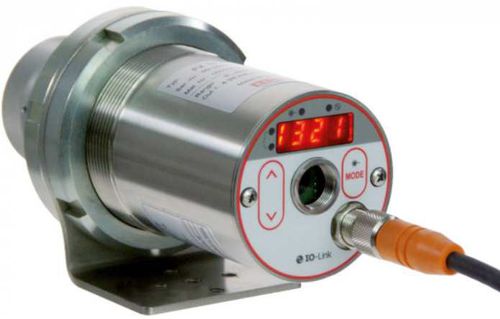

Pirómetro con pantalla LED CellaTemp® PX 40

°C°F4-20 mA

Product description:
El CellaTemp® PX 40 es un pirómetro digital bicolor para medir temperaturas de 500 a 3 000 °C. El método de medición bicolor (cociente) hace que el equipo sea menos sensible a perturbaciones como polvo y vapor en el campo de visión, ventanas protectoras sucias o variaciones de superficie, en comparación con pirómetros monocromáticos. Para un apuntado preciso del objeto de medida, están disponibles visores a través de lente, luz piloto láser o módulo de cámara de vídeo.

Special features:

• Rango de medición: 500 a 3 000 °C
• Interfaz IO-Link
• Lentes intercambiables y enfocables para ajustar la distancia de medida
• Ópticas de precisión antirreflectantes de banda ancha
• Display LED legible a distancia
• Todos los parámetros ajustables mediante teclado integrado
• Salida de corriente de prueba para diagnóstico
• 1 salida analógica y 2 salidas de conmutación
• Fuente / canal de medida configurable
• Función ATD para detección automática de temperatura
• Función SCM para monitorización de suciedad

Additional product information:
Opciones de apuntado disponibles: visor a través de lente, luz piloto láser, módulo de cámara. Sistema de lentes enfocables con múltiples objetivos y lentes macro/close-up para distancias de medida cortas. La opción de cámara ofrece salida de vídeo compuesto PAL para alineación y observación.

Technical specifications:

• Principio de medición: bicolor (cociente)
• Rango de medición: 500 - 3000 °C (segmentado)
• Sensor: fotodiodo doble
• Rango espectral: 0,95 / 1,05 µm
• Tiempo de respuesta t98: varía según el rango (ejemplos: 500–1400 °C ≤ 10 ms (T > 650 °C); 650–1700 °C ≤ 20 ms (T > 650 °C) / ≤ 10 ms (T > 750 °C); 750–2400 °C ≤ 10 ms (T > 950 °C); 850–3000 °C ≤ 10 ms (T > 1050 °C))
• Incertidumbre de medida: 1 % de la lectura [°C]
• Repetibilidad: 2 K
• Coeficiente de temperatura: 0,05 %/K
• Resolución salida de corriente: 0,2 K + 0,03 % del rango seleccionado
• Resolución interfaz: 0,1 K
• Resolución pantalla: 1 K
• Salida analógica: 0(4)–20 mA, lineal, conmutable, escalable
• Carga para salida analógica: ≤ 500 Ω
• Salidas de conmutación: 2 × open collector 24 V DC, ≤ 150 mA
• Interfaz: IO-Link
• Alimentación: 24 V DC +10 % / -20 %
• Consumo: ≤ 175 mA (24 V DC)
• Salida de vídeo (modelo con cámara): Composite PAL, 1 Vpp, 75 Ω
• Pantalla: LED rojo de 4 dígitos (altura de dígito 8 mm)
• Indicador de estado: 4 × LED
• Controles: 3 botones (parámetros ajustables por teclado)
• Dimensiones: Ø 65 mm × 220 mm (máx. 277 mm)
• Carcasa: acero inoxidable V2A (1.4305)
• Grado de protección: IP65 (según DIN 40050)
• Peso: aprox. 0,9 kg
• Conexión: rosca M12, 5 polos
• Temperatura ambiente (funcionamiento): 0 - 65 °C
• Temperatura de almacenamiento: -20 - +80 °C
• Humedad admisible: máx. 95 % HR (sin condensación)
• Contenido del suministro (ejemplo): Pirómetro CellaTemp PX, cable de conexión VK 02/L AF 1 (5 m), cable de vídeo VK 02/F (5 m) para modelos con cámara, manual breve
• Parámetros ajustables (ejemplos): escalado salida analógica, filtro de suavizado, modo memoria y tiempo de retención, emisividad, transmitancia, límites y modos de alarma, parámetros ATD, simulación de corriente/temperatura, unidad °C/°F, selección de canal de medida (bicolor / monocromático)
• Funciones (ejemplos): alarma por sobretemperatura, función de simulación de servicio, ATD para procesos discontinuos, monitorización de contaminaciones (SCM)
• Variantes ópticas / objetivos (ejemplos): lente macro PA 40.01 (enfoque 0,086 - 0,115 m) para las gamas de temperatura más altas; objetivo estándar PZ 20.01 (0,4 m - ∞); close-up PZ 20.03 (0,2 - 0,4 m); gran angular PZ 20.05 (0,2 m - ∞); teleobjetivo PZ 20.06 (1,2 m - ∞); teleobjetivo PA 20.06 (0,6 m - ∞) — elección según versión AF / rango de medición
