Sistema de medición de temperatura PA 40-K007

de caudalpor láseróptico

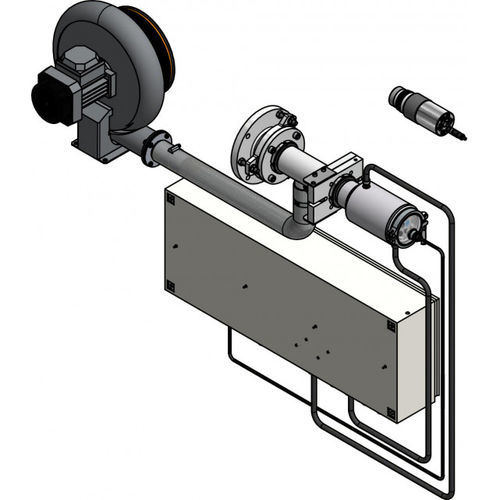

Componentes del sistema de medida:

• Pirómetro CellaTemp PA 40 AF 4
• Montaje PA 20-066

Características específicas:

• Pirómetro de cociente (dos colores) con óptica enfoc able en carcasa de acero inoxidable
• Lente de precisión anti-reflejos de banda ancha
• 2 salidas analógicas, 2 salidas de conmutación, USB y RS 485
• Ayuda de puntería: visado a través de la lente
• Soporte de montaje con accesorio de refrigeración y conexión para ventilador externo para uso industrial, con sistema de sujeción ajustable
• Armario de control con monitor de flujo y conexión para agua, aire y tensión de red
• Ventilador externo

Alcance de suministro:

• Pirómetro CellaTemp PA
• Cable de conexión VK 02/A (5 m)
• Cable de vídeo VK 02/F (5 m) para modelos con cámara integrada
• Cable USB VK 11/D (1,8 m)
• Software CellaView
• Manual (resumen)

Datos técnicos - Parámetros de medida:
Rango de medida: 500 - 3000 °C en varios segmentos
Sensores: Doble fotodiodo
Rango espectral: 0,95 / 1,05 µm
Tiempo de respuesta t98: Rango 500 - 1400 °C: ≤ 10 ms (T > 650 °C); Rango 650 - 1700 °C: ≤ 20 ms (T > 650 °C) y ≤ 10 ms (T > 750 °C); Rango 750 - 2400 °C: ≤ 10 ms (T > 950 °C); Rango 850 - 3000 °C: ≤ 10 ms (T > 1050 °C)
Incertidumbre de medida: 1 % de la lectura de temperatura [°C]
Repetibilidad: 2 K
Coeficiente de temperatura: 0,05 %/K
Resolución salida de corriente: 0,2 K + 0,03 % del rango seleccionado
Resolución interfaz: 0,1 K
Resolución visualización: 1 K

Variantes ópticas (lentes y rangos de enfoque):
Para 500 - 1400 °C: Objetivo F50 PZ 20.08: enfoque 0,3 m - ∞
Para 650 - 1700 °C, 750 - 2400 °C y 850 - 3000 °C: Objetivo estándar PZ 20.01: enfoque 0,4 m - ∞
Lente macro PZ 20.03: enfoque 0,2 m - 0,4 m
Gran angular PZ 20.05: enfoque 0,2 m - ∞
Teleobjetivo I PZ 20.06: enfoque 1,2 m - ∞
Teleobjetivo II PA 20.06: enfoque 0,6 m - ∞
Adicionalmente para 850 - 3000 °C: Lente macro PA 40.01: enfoque 0,086 m - 0,115 m

Parámetros eléctricos:
Salida analógica: 0(4) - 20 mA lineal, seleccionable, escalable
Resistencia: ≤ 500 Ω
Entrada analógica: 0 - 10 V
Salida de conmutación: 2 x colector abierto 24 V DC, ≤ 30 mA
Entrada de conmutación: 2 x hasta 24 V
Interfaces: USB; RS 485
Alimentación: 24 V DC +10 % / -20 %
Consumo de corriente: ≤ 175 mA para 24 V DC

Cámara:
Salida de vídeo: Composite PAL, 1 Vpp, 75 Ω

Características:
Visado a través de la lente; punto láser de referencia; opción de cámara; pantalla LED roja de 4 dígitos (altura del dígito 8 mm); 2 indicadores LED de estado; elementos de control: 3 botones

Parámetros generales:
Conexión: rosca M12, conector de 8 pines
Temperatura ambiente: 0 - 65 °C
Temperatura de almacenamiento: -20 - +80 °C
Humedad permisible: 95 % HR máx. (sin condensación)
Dimensiones: Ø 65 mm x 220 mm (máx. 277 mm)
Carcasa: Acero inoxidable V2A (1.4305)
Clase de protección: IP 65 según DIN 40050
Peso: aprox. 0,9 kg

Parámetros ajustables (selección):
Rango de medida; variable medida y escala de señales analógicas de entrada/salida; filtro de suavizado; modo memoria y tiempo de retención; emisividad; transmitancia; compensación de radiación ambiental reflejada; límites y modo de funcionamiento de los contactos de alarma; parámetros de la función ATD (opcional); función de linearización; indicador LED de estado; simulación de corriente y temperatura; unidad de temperatura °C/°F; selección de canal de medida; umbral de monitorización de contaminación; para modelos con cámara: función TBC y balance de blancos

Funciones (selección):
Señal de sobretemperatura: si la temperatura interna excede 80 °C, la salida analógica muestra un valor > 20.5 mA
Función de servicio: simulación de un valor medido o de una señal de corriente
Función ATD (Automatic Temperature Detection): detección automática de temperatura en procesos discontinuos

Campo de medida (distancia : diámetro)
0.00 mm : 18.00 mm
16.00 mm : 17.39 mm
32.00 mm : 16.77 mm
48.00 mm : 16.16 mm
64.00 mm : 15.55 mm
80.00 mm : 14.93 mm
96.00 mm : 14.32 mm
112.00 mm : 13.71 mm
128.00 mm : 13.09 mm
144.00 mm : 12.48 mm
160.00 mm : 11.87 mm
176.00 mm : 11.25 mm
192.00 mm : 10.64 mm
208.00 mm : 10.03 mm
224.00 mm : 9.41 mm
240.00 mm : 8.80 mm
256.00 mm : 8.19 mm
272.00 mm : 7.57 mm
288.00 mm : 6.96 mm
304.00 mm : 6.35 mm
320.00 mm : 5.73 mm
336.00 mm : 5.12 mm
352.00 mm : 4.51 mm
368.00 mm : 3.89 mm
384.00 mm : 3.28 mm
400.00 mm : 2.67 mm

Software:
CellaView

Alcance / Información del artículo:
N.º de artículo: 1093281
