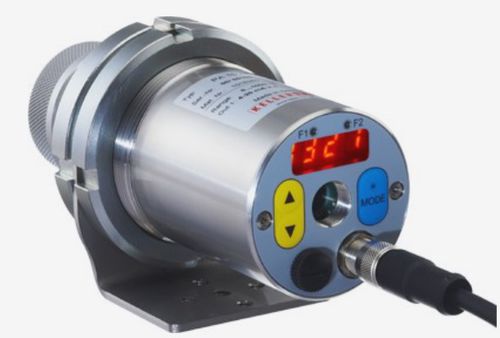

Pirómetro óptico CellaWafer PA 38

digital°C°F

Descripción del producto:
El CellaWafer PA 38 es un pirómetro digital para mediciones de temperatura sin contacto en obleas y metales, en el intervalo de 450 a 1800 °C. Su respuesta espectral de onda muy corta y banda estrecha lo hace idóneo para procesos de obleas de silicio (p. ej. RTP) y para metales como tungsteno y molibdeno. El diseño reduce la sensibilidad a variaciones de emisividad, proporcionando lecturas más estables en entornos de producción.

Características especiales:

• Rango de medida 450 a 1800 °C
• Ópticas intercambiables y enfocables para ajustar con precisión la distancia de medida
• Ópticas de precisión antirreflectantes de banda ancha
• Rango espectral de onda corta y banda estrecha (0,88 µm)
• Optimizado para mediciones precisas en obleas de silicio y metales
• Pantalla LED de 4 dígitos, legible a distancia
• Salida de corriente de prueba para funciones de diagnóstico
• Interfaces estándar: salida analógica, USB y RS‑485

Propiedades seleccionables / configuración típica:

• Rango de medida: 450 – 1800 °C
• Distancias de enfoque (ejemplos): 0,3 m – ∞ (según objetivo)
• Opciones de puntería: visión a través de la lente / cámara integrada / punto piloto láser
• Ejemplo de versión: CellaWafer PA 38 AF 10

Contenido del suministro (típico):

• Pirómetro CellaWafer PA 38
• Cable de conexión VK 02/A (5 m)
• Cable de vídeo VK 02/F (5 m) para modelos con cámara integrada
• Cable USB VK 11/D (1,8 m)
• Software CellaView
• Manual breve

Notas / herramientas disponibles en la ficha de producto:

• Calculadora de campo de medida (diámetros de spot según distancia)
• Calculadora de emisividad y funciones para ajustar la emisividad
• Demostración en vídeo de la función de cámara

Especificaciones técnicas (selección):

• N.º de artículo: 1124957
• N.º PGB: 500
• Principio de medida: monocromático (one‑colour)
• Rango de medida: 450 – 1800 °C
• Rango espectral: 0,88 µm
• Sensor: fotodiodo
• Tiempo de respuesta t98: ≤ 50 ms (T > 650 °C); ≤ 2 ms (T > 850 °C)
• Incertidumbre de medida: 0,3 % de la lectura, min. 4 K
• Repetibilidad: 1 K
• Relación distancia/diámetro (D:S): 60 : 1
• Forma del campo de medida: circular
• Objetivo ejemplo: PA 20.08 (p. ej. F50 PZ 20.08 — enfoque 0,3 m – ∞)
• Salida analógica: 0(4) – 20 mA, lineal, conmutablе, escalable; R ≤ 500 Ω
• Entrada analógica: 0 – 10 V
• Salidas de conmutación: 2 × open collector 24 V DC, ≤ 30 mA
• Entradas de conmutación: 2 × hasta 24 V
• Interfaces: USB, RS‑485
• Alimentación: 24 V DC (+10 % / −20 %); consumo ≤ 175 mA
• Salida de vídeo (opción cámara): PAL compuesto
• Pantalla: LED rojo 4 dígitos, altura de dígitos 8 mm; estado: 2 × LED; mandos: 3 botones
• Conexión: M12, 8 pines
• Temperatura ambiente (funcionamiento): 0 – 65 °C; almacenamiento: −20 – +80 °C
• Humedad admisible: máx. 95 % HR (sin condensación)
• Carcasa: acero inoxidable V2A (1.4305); protección: IP65
• Dimensiones: Ø 65 mm × 220 mm (máx. 277 mm); peso: aprox. 0,9 kg
• Parámetros ajustables (ejemplos): rango de medida, escala I/O analógica, filtro suavizado, emisividad/transmitancia, compensación de radiación ambiente reflejada, límites de alarma, linearización, comportamiento LED, modos de simulación, unidad °C/°F; modelos con cámara: TBC, balance de blancos
• Funciones (ejemplos): alarma por sobretemperatura (salida analógica > 20,5 mA si temperatura interna > 80 °C), simulación de servicio/valor, ATD (detección automática para procesos discontinuos)
• Software: CellaView
