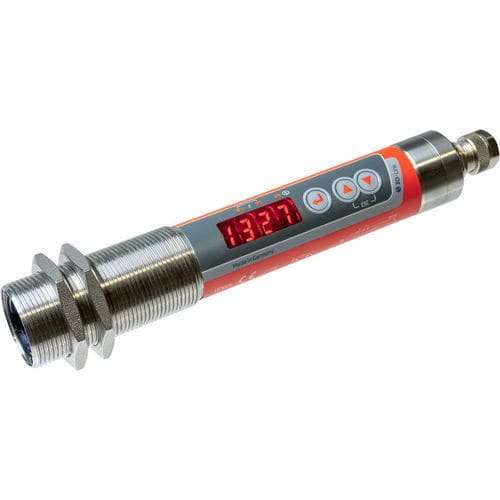

Pirómetro con pantalla LED CellaTemp® PK 68

°C°F4-20 mA

Descripción general:
El CellaTemp PK 68 es un pirómetro digital bicolor para mediciones de temperatura industriales de 550 a 1 400 °C. El método bicolor reduce la sensibilidad a interferencias como polvo, vapores, ventanas protectoras sucias o variaciones de emisividad respecto a pirómetros monocromáticos. La generación PK 68 incluye un indicador de vitalidad y funciones SMART de autodiagnóstico para registrar datos operativos y apoyar el mantenimiento preventivo.

Características principales:

• Rango de medición 550 a 1 400 °C
• Salida de conmutación configurable universalmente
• Alta resolución óptica por lentes de precisión
• Interfaz IO-Link (V1.1.3)
• Parámetros ajustables mediante botones del sensor o vía interfaz de control
• 2 × salidas de conmutación PNP open collector
• Montaje sencillo mediante rosca central M30
• Display LED grande y brillante

Versión / Datos clave:
Versión: CellaTemp PK 68 BF 1
Rango de medición: 550 - 1400 °C
Tamaño del objetivo: 21 mm a 1,5 m de distancia focal
Forma del campo de medida: redonda
Principio de medida: bicolor (doble fotodiodo)

Parámetros de medición (resumen):
Sensor: doble fotodiodo
Rango espectral: 0,95 / 1,05 µm
Tiempo de respuesta t90: ≤ 10 ms (T > 650 °C)
Incertidumbre de medida: 1 % de la lectura
Repetibilidad: 2 K
Coeficiente de temperatura: 0,05 %/K
Resolución salida analógica: 0,1 K + 0,005 % del rango
Resolución interfaz: 0,1 K
Resolución display: 1 K

Parámetros eléctricos:
Salida analógica: 0(4)-20 mA, lineal, escalable
Resistencia: ≤ 500 Ω
Salidas de conmutación: 2 × PNP open collector, 24 V DC, 150 mA máx. cada una
Entrada de prueba: 10 - 34 V DC (IEC 61131-2)
Interfaz: IO-Link V1.1.3
Alimentación: 18 - 32 V DC
Consumo de corriente: ≤ 50 mA a 24 V DC

Pantalla y controles:
Pantalla: LED rojo 4 dígitos, altura de dígito 8 mm
Indicadores de estado: 3 LEDs
Controles: 3 botones

Parámetros generales:
Conexión: M12 5 pines (A-coding)
Temperatura ambiente: 0 - 65 °C
Temperatura de almacenamiento: -20 - +80 °C
Humedad admisible: 95 % r.H. máx. (sin condensación)
Dimensiones: Ø 30 × 210 mm (sin conector)
Carcasa: Acero inoxidable V2A (1.4305)
Clase de protección: IP65 (DIN 40050)
Peso: aprox. 0,4 kg

Parámetros ajustables (ejemplos):
Escalado analógico y selección 0/4-20 mA, constante de tiempo de atenuación, retención de valor máximo, modo de funcionamiento, puntos de conmutación y retardos, corrección de temperatura por interpolación, indicador de vitalidad, parámetros de servicio, restauración a valores de fábrica, bloqueo de teclas, unidad °C/°F, simulación de temperatura

Funciones:
Señal de sobretemperatura (temperatura interna > 75 °C), función de servicio (simulación de valor medido), DTD (Detección de Temperatura Discontinua) para procesos discontinuos, diagnóstico (polaridad inversa, sobrecarga, tensión incorrecta), protección contra inversión de polaridad para alimentación y salidas

Contenido del suministro:
Termómetro infrarrojo CellaTemp PK 68, manual breve, 2 tuercas de fijación

Software:
SW 50 (software IO-Link)

Campo de medición (ejemplos):
Distancia de medida - Diámetro del campo
0.00 mm - 15.00 mm
60.00 mm - 15.24 mm
120.00 mm - 15.48 mm
180.00 mm - 15.72 mm
300.00 mm - 16.20 mm
600.00 mm - 17.40 mm
900.00 mm - 18.60 mm
1 500.00 mm - 21.00 mm

Especificaciones técnicas:

• Modelo: CellaTemp PK 68
• Rango de medición: 550 - 1 400 °C
• Principio de medida: bicolor, 0,95 / 1,05 µm
• Óptica / tamaño de objetivo: 21 mm a 1,5 m (ejemplos en la tabla)
• Tiempo de respuesta: ≤ 10 ms (T > 650 °C)
• Precisión: 1 % de la lectura; repetibilidad 2 K
• Salidas: 0(4)-20 mA; 2 × salidas de conmutación PNP
• Interfaz: IO-Link V1.1.3
• Alimentación: 18 - 32 V DC; ≤ 50 mA
• Carcasa y protección: acero inoxidable, IP65
• Pantalla y controles: LED 4 dígitos, 3 LEDs, 3 botones
• Dimensiones / peso: Ø 30 × 210 mm; aprox. 0,4 kg
• Incluye: manual breve y 2 tuercas de fijación
