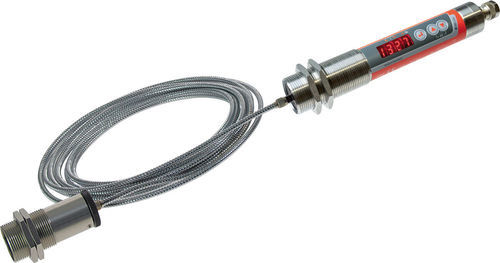

Termómetro de infrarrojos CellaTemp PKF 67

bicolorde fibra ópticacon pantalla LED

Descripción del producto
El CellaTemp® PKF 67 cuenta con electrónica separada y cabeza de medida. La radiación infrarroja se transmite a la electrónica mediante un cable de fibra óptica, lo que permite usar la cabeza de medida sin refrigeración a temperaturas ambiente de hasta 250 °C. Esta versión es adecuada para espacios de montaje reducidos y campos electromagnéticos elevados. La longitud del cable de fibra óptica puede ser de hasta 50 m. La nueva generación de la serie CellaTemp® PK incorpora el indicador de vitalidad SMART que supervisa continuamente los datos operativos y señala de forma autónoma el momento óptimo para una revisión de servicio o calibración según las condiciones de uso.

Características principales

• Rango de medida 600 a 1.400 °C
• Versión con cable de fibra óptica — longitud hasta 50 m
• Salida de conmutación configurables universalmente
• Alta resolución óptica gracias a lentes de precisión
• Interfaz IO-Link
• Todos los parámetros ajustables mediante botones en el sensor o vía la interfaz del sistema de control
• 2 × salidas de conmutación PNP colector abierto
• Montaje muy sencillo mediante rosca central M30
• Pantalla LED grande y de alta visibilidad

Vídeo
Pyrómetros CellaTemp PK mejorados y Smart (presentación del producto/serie).

Especificaciones técnicas

• Rango de medida: 600 - 1400 °C
• Principio de medida: bicromático
• Sensor: fotodiodo doble
• Rango espectral: 0,95 / 1,05 µm
• Tiempo de respuesta t90: ≤ 10 ms (T > 700 °C)
• Incertidumbre de medida: 1 % de la lectura [°C] más 3,0 K
• Repetibilidad: 2 K
• Coeficiente de temperatura: 0,05 %/K
• Resolución salida de corriente: 0,1 K + 0,005 % del rango de medida seleccionado
• Resolución interfaz: 0,1 K
• Resolución pantalla: 1 K
• Campo de medida / diámetro del campo (ejemplo versión BF5): 16 mm
• Distancia focal (ejemplo versión BF5): 1,8 m
• Forma del campo de medida: redondo
• Cabeza de medida: PA 41.03 (M30): enfoque 1,8 m (estanca)
• Salida analógica: 0(4) - 20 mA lineal, conmutable, escalable
• Resistencia (salida analógica): ≤ 500 Ω
• Salidas de conmutación: 2 × PNP Open Collector 24 V DC, 2 × 150 mA máx.
• Entrada de prueba: 10 - 34 V DC (según IEC 61131-2)
• Interfaz: IO-Link V1.1.3
• Alimentación: 18 - 32 V DC
• Consumo de corriente: ≤ 50 mA a 24 V DC
• Pantalla: 4 × 7 segmentos LED rojo, altura de dígitos 8 mm
• Indicador de estado: 3 × LED
• Controles: 3 pulsadores
• Conexión: conector roscado M12 de 5 pines (codificación A)
• Temperatura ambiente (electrónica): 0 - 65 °C
• Temperatura de almacenamiento: -20 - +80 °C
• Humedad relativa admisible: 95 % HR máx. (sin condensación)
• Dimensiones: Ø 30 x 210 mm (sin enchufe)
• Material de la carcasa: acero inoxidable V2A (1.4305)
• Tipo de protección: IP 65 (según DIN 40050)
• Peso: aprox. 0,4 kg
• Parámetros ajustables (selección): escalado de salida analógica (0/4-20 mA), corrección de relación, nivel de transmisión del vidrio protector, constante de tiempo de amortiguamiento, tiempo de retención del peak picker, modo de funcionamiento/fuente/punto de conmutación y retardos para contactos de conmutación, corrección de temperatura mediante puntos de interpolación (X/Y), indicador de vitalidad, parámetros de servicio, restablecimiento a valores de fábrica, bloqueo de teclas, unidad de temperatura °C/°F, simulación de temperatura
• Funciones (selección): señal de sobretemperatura (temp. interna > 75 °C), función de servicio (simulación de un valor medido), DTD (Detección de Temperatura Discontinua) para procesos discontinuos, funciones de diagnóstico (polaridad inversa, sobrecarga, tensión de alimentación incorrecta), protección contra inversión de polaridad
• Contenido del suministro: termómetro infrarrojo CellaTemp PKF, cabeza de medida, manual de instrucciones (corto), 2 tuercas de fijación. El cable de fibra óptica debe pedirse por separado.
• Software: SW 50
