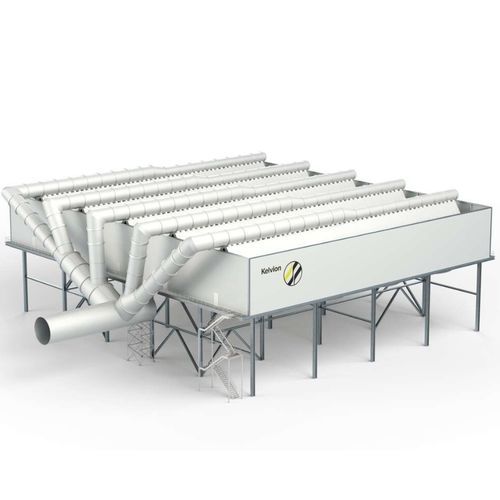

Condensador ventilado ACC

de vaporde acerode proceso

Condensador refrigerado por aire A-Frame Sistema MASH El diseño principal de los condensadores de vacío refrigerados por aire se basa en el concepto MASH. El vapor llega al condensador a través de un conducto de vapor y un colector. El vapor desciende a través de 2 ó 3 filas de tubos aleteados. Los condensados se recuperan dentro de bóxers de cabecera de bonete conectados a un depósito de agua caliente. Los no condensables suben por una hilera de deflegmación para la condensación final. Responden a la mayoría de los requisitos de API 661 (ISO 13706) y ASME VIII div 1. Sellado U cuando lo requiera el usuario final Selección optimizada para restricciones de plano de parcela utilizando aletas Groovy Sistema de fila única El sistema Single Row consta de tubos planos de acero revestidos de aluminio. Las aletas de aluminio se sueldan a los tubos planos revestidos de aluminio. La soldadura que rellena el hueco entre el pie de las aletas y el tubo central proporciona excelentes propiedades de transferencia de calor. Baja caída de presión en el lado del vapor para un mejor vacío y un bajo subenfriamiento del condensado. Utilización óptima de toda la superficie de refrigeración, ya que se evitan las regiones sin flujo Más resistente a la congelación Sistema A-Tube El tubo A consiste en un tubo elíptico desnudo con aletas rectangulares de acero al carbono. La transferencia de calor se optimiza mediante galvanización en caliente. El espacio entre el pie de la aleta y la aleta se rellena completamente con zinc para lograr excelentes propiedades de transferencia de calor
