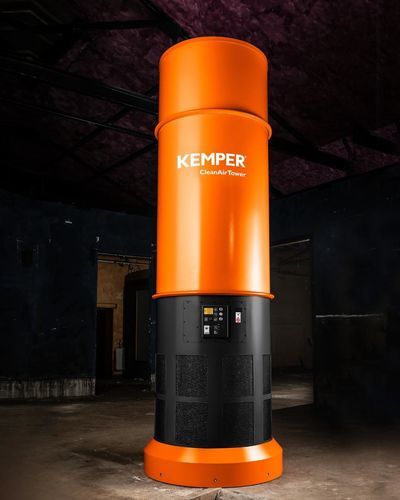

Unidad de ventilación con recuperación de calor 390 620

con filtración integrada

Descripción general
Sistema de ventilación para naves industriales con ahorro energético que utiliza ventilación por capas para gestionar los humos de soldadura. Mínima turbulencia del aire, alta eficacia de filtración (≥99,9 %), recirculación del aire limpio y fácil instalación en retrofit sin conductos.

Ámbitos de aplicación

• Talleres donde la extracción localizada en la fuente no es posible
• Complemento a sistemas de extracción puntuales
• Entornos con fuentes de polvo/humo variables
• Puestos de trabajo, naves de producción, logística y almacenes

Funcionamiento y principio
El CleanAirTower protege al personal y a las máquinas frente al polvo fino producido durante el soldado. El aire filtrado se devuelve al recinto. La guía de flujo optimizada dirige chispas y partículas hacia varios puntos de impacto (principio pinball), extrayendo energía y reduciendo la dispersión. El sistema funciona según el principio de ventilación por capas recomendado por las autoridades de seguridad laboral.

Economía y explotación
Ventilación eficiente con control sencillo y funcionamiento flexible: bajo riesgo por cuerpos extraños, extracción de energía de chispas/partículas mediante el principio pinball, mayor eficacia por el principio tornado, reducción de costes de calefacción por recirculación y reparto del aire, mayor vida útil del filtro gracias a la guía optimizada del aire, evacuación de polvo sin contaminación, instalación en retrofit rentable (no se necesitan conductos), cabezal actualizable, transporte e instalación seguros mediante ojales de izado, y funcionamiento ininterrumpido gracias al vaciado automático del polvo en cubos colectores.

Datos técnicos (extracto)
Peso (kg): 666
Altura (mm): 3617
Diámetro (Ø mm): 1004
Diámetro de conexión (mm): 1172
Volumen del depósito de polvo (L): 10
Etapas de filtración: 1
Superficie filtrante (unidad) (m²): 20
Número de elementos filtrantes: 3
Superficie filtrante total (m²): 60
Eficiencia de separación ≥ (%): 99.9
Potencia motor (kW): 5.5
Corriente nominal (A): 11
Nivel de presión sonora (dB(A)): 72
Alimentación de aire comprimido (bar): 5-6
Caudal máximo del ventilador (m³/h): 10800
Caudal de extracción (m³/h): 6000
Depresión mínima (Pa): 2300

Características / especificaciones técnicas

• Modelo: CleanAirTower
• Eficacia de filtración: separación ≥ 99,9 %
• Superficie filtrante total: 60 m² (3 elementos × 20 m²)
• Caudal ventilador máx.: 10.800 m³/h; caudal de extracción: 6.000 m³/h
• Potencia motor: 5,5 kW (corriente nominal 11 A)
• Nivel de presión sonora: 72 dB(A)
• Peso: 666 kg; Altura: 3.617 mm; Diámetro: 1.004 mm
• Volumen del depósito de polvo: 10 L; alimentación aire comprimido: 5–6 bar
