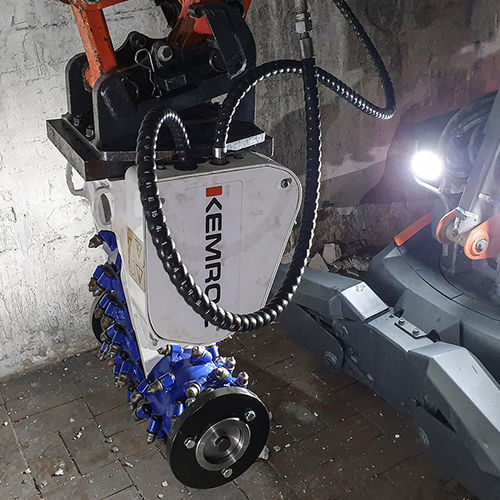

Sistema hidráulico de accionamiento rotativo KRX 30

para perforadora

Product

• Model: KRX 30
• Product family: KRX Powertool drives
• Function: unidad combinada de fresado y perforación para excavadoras hidráulicas

Applications

• Fresado de superficies, zanjas y perforación de testigos en roca y terrenos mixtos
• Adecuada para reparación de carreteras, zanjas y trabajos de excavación en excavadoras compactas

Technical data

• Peso recomendado de la excavadora: 5 – 8 t (10K – 20K lb)
• Potencia nominal: 30 kW (40 hp)
• Longitud de la unidad de accionamiento: 550 mm (22 in)
• Par a 380 bar: 4 400 Nm (3 300 lbf·ft)
• Caudal máximo de aceite en vacío: 110 l/min (29 gal/min)
• Presión máxima de funcionamiento: 400 bar (5 800 psi)
• Peso sin accesorio: 160 kg (353 lb)
• Conexión hexagonal estándar: 80 mm (3 in)
• Patrón de orificios estándar: LB10
• Longitud del cabezal de corte estándar: 350 mm (14 in)
• Diámetro del cabezal de corte estándar: 370 mm (15 in)
• Fuerza de corte a 380 bar: 23,9 kN (5 400 lbf)
• RPM de ralentí recomendado: 80 rpm
• Caudal de ralentí recomendado: 50 – 70 l/min (13–18 gal/min); especificación alternativa: 30 – 65 l/min (8–17 gal/min)
• Peso del accesorio de fresado: 67 kg (149 lb)
• Peso total: 227 kg (502 lb)
• Pick box: tipo PH 22; número de picas: 26 pcs
• Picas estándar: vástago redondo 12/45/38/22 HC y dragon tooth 22/46/38/22 HC
• Rango de perforación: Ø min 270 mm (11 in) — Ø max 600 mm (24 in)
• Profundidad máxima de perforación: 1 500 mm (a Ø max) / 2 500 mm (a Ø min)
• Resistencia máxima a compresión uniaxial del terreno: 10 MPa (1 450 psi)

Installation and compatibility

• Interfaz de montaje: patrón LB10 y conexión hexagonal de 80 mm; verificar compatibilidad del adaptador portador
• Asegurar que el sistema hidráulico de la excavadora suministre el caudal y la presión recomendados
• Comprobar la capacidad de elevación y lastre de la excavadora frente al peso total (227 kg)

Drawing / Illustration
Se proporciona un dibujo técnico para dimensiones y detalles de montaje.

Characteristics / Technical specifications

• Modelo: KRX 30 — potencia nominal 30 kW, par 4 400 Nm (a 380 bar)
• Presión de trabajo hasta 400 bar, caudal máximo en vacío 110 l/min
• Cabezal de corte: 350 mm × 370 mm; fuerza de corte 23,9 kN (a 380 bar)
• Sistema de picas PH 22 con 26 picas; tipos de pica estándar indicados
• Perforación: Ø 270–600 mm, profundidad hasta 2 500 mm (a Ø min)
• Adecuado para excavadoras 5–8 t; peso total de la unidad 227 kg
