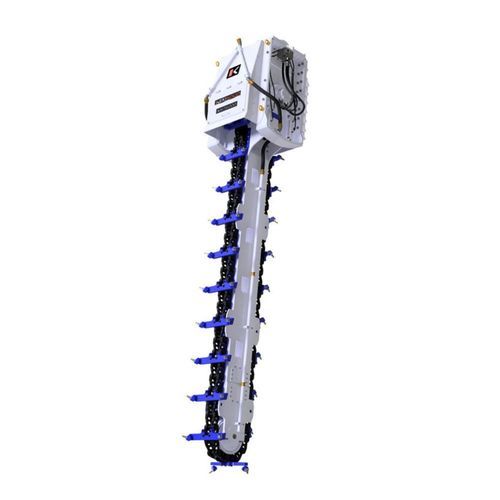

Sistema soil mixing wall SMW KSI series

Descripción general
Los accesorios de mezcla de suelo KEMSOLID KSI, accionados por KEMROC, son equipos de mezcla en zanja (TSM) para la mejora del terreno in situ. Inyectan y mezclan un aglutinante cementicio en la columna de suelo existente para generar estructuras continuas y homogéneas de suelo‑cemento con control de profundidad y reducción del transporte de material y emisiones de CO₂.

Ventajas clave

• Alcance extensible del mezclador de trinchera hasta 12–16 m según el modelo
• Montable en excavadoras estándar y equipos de perforación
• Patrón de herramientas optimizado con punta de carburo de tungsteno para mezclado eficiente
• Motores de accionamiento de alto par para mezclar suelos pesados
• Diseño simple y robusto con tensado hidráulico de la cadena de mezcla
• Bajas vibraciones y ruido, apto para entornos urbanos o sensibles
• No requiere excavación ni retirada de material — el aglutinante se inyecta en el punto más bajo y se mezcla hacia arriba para formar un perfil continuo e impermeable
• Ejecución ecoeficiente: ahorro potencial de CO₂ (~40%) frente a métodos convencionales
• Elevado potencial de producción diaria (>100 m lineales/día en condiciones favorables)

Cómo funciona la mezcla en zanja
El mezclador penetra hasta la profundidad objetivo (modelos hasta 16 m). Se inyecta el aglutinante en el punto más bajo mientras una cadena de mezcla giratoria lo integra hacia arriba en la columna de suelo, produciendo un perfil de suelo‑cemento homogéneo y resistente al agua sin necesidad de excavación ni relleno.

Aplicaciones principales

• Trabajos de cimentación y elementos especiales de cimentación (bases de carreteras, ferrocarril, aeropuertos, refuerzo para cargas estructurales pesadas)
• Estabilización de zanjas para servicios y tendidos de cables
• Sellado de agua subterránea, muros barrera para suelos contaminados y contención de vertederos
• Alternativas a tablestacas, sostenimientos y muros de contención en entornos urbanos con espacio limitado

Características adicionales y aspectos operativos

• Profundidades de mezcla precisas y punto de inyección controlado para tratamiento a toda profundidad y estructura homogénea
• Configuraciones flexibles: disponibles en múltiples anchuras y profundidades según suelos y proyecto
• Velocidad de cadena recomendada aproximadamente 2,0–2,5 m/s para el proceso de mezcla
• Diseñado para distribución rápida y constante del aglutinante y propiedades de suelo‑cemento reproducibles

Características / especificaciones técnicas

• Nombre de la serie: KSI series
• Profundidad máx. de mezcla: hasta 16 m (dependiendo del modelo: KSI 7000 ≈7 m; KSI 12000 ≈12 m; KSI 16000 hasta 16 m)
• Ancho de mezcla (típico): KSI 7000 350–500 mm; KSI 12000 500–650 mm; KSI 16000 450–950 mm
• Resistencia máxima a compresión del terreno: 10 MPa
• Caudal máximo de aceite: KSI 7000 ≈410 l/min; KSI 12000 ≈740 l/min; KSI 16000 ≈980 l/min
• Caudal de aceite recomendado (operativo @150 bar): KSI 7000 ≈280–350 l/min; KSI 12000 ≈490–620 l/min; KSI 16000 ≈660–820 l/min
• Presión máxima de funcionamiento: 400 bar
• Potencia nominal: KSI 7000 ≈130 kW; KSI 12000 ≈220 kW; KSI 16000 ≈300 kW
• Par (a 380 bar): KSI 7000 ≈24.200 Nm; KSI 12000 ≈54.400 Nm; KSI 16000 ≈72.600 Nm
• Peso recomendado del equipo portador: KSI 7000 ≈35–55 t; KSI 12000 ≈80–120 t; KSI 16000 ≈120–200 t
• Velocidad de cadena recomendada: ≈2,0–2,5 m/s
• Ejemplos de herramientas estándar: DT 22/46/38/22 (KSI 7000) y DT 22/90/70/30 (KSI 12000 & 16000)
• Peso por extensión / peso a máxima profundidad y anchura: extensión KSI 7000 ≈400 kg (1 m); peso a profundidad máx. ≈4.900 kg; extensión KSI 12000 ≈800 kg (1 m); peso ≈13.500 kg; extensión KSI 16000 ≈1.900 kg (2 m); peso ≈21.000 kg
• Producción típica: >100 m lineales por día (dependiente del sitio)
