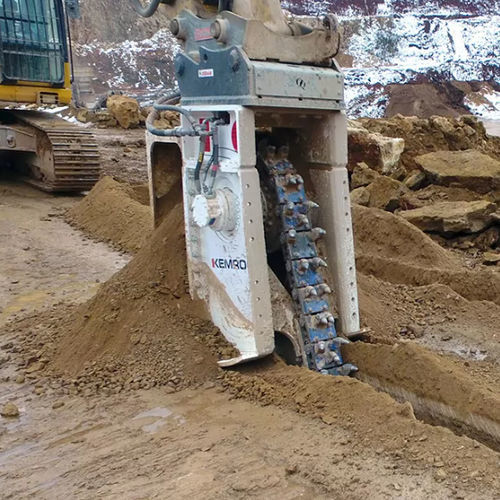

Zanjadora con cadena KTR 65

montada en tractorpara excavadorapara la ingeniería civil

Descripción del producto
Las fresadoras de zanja de cadena KTR de KEMROC son implementos de zanjado de alto par diseñados para excavadoras, concebidos para realizar zanjas precisas en asfalto, hormigón y roca de dureza media. Están accionadas por dos motores hidráulicos de alto par y cuentan con una carcasa con expulsor de material y ayuda de inmersión para la extracción eficiente del material fresado. La longitud de la cadena de corte es ajustable y las cadenas son libres de mantenimiento para reducir las labores de servicio.

Principales ventajas

• Dos motores hidráulicos de alto par para obtener la máxima fuerza de corte
• Carcasa con sinfín de descarga y ayuda de inmersión para una gestión eficaz del material
• Longitud de cadena ajustable para flexibilidad en la anchura de zanja
• Cadenas sin mantenimiento para mayor vida útil y menos paradas

Modelos y parámetros técnicos seleccionados

• KTR 65
  • Unidad de rotación compatible: KRM50
  • Profundidad de corte (B): 1000–1800 mm
  • Anchura de corte (A): 170–350 mm
  • Fuerza de corte a 380 bar: 48 kN
  • Caudal máximo de aceite: 230 l/min
  • Presión de servicio máxima: 400 bar
  • Resistencia a la compresión de roca máxima: 50 MPa
  • Porta-dientes: PH 22 Type
  • Potencia nominal: 65 kW
  • Holgura recomendada de la cadena: 130 mm
  • Velocidad de cadena recomendada: 2,0–2,5 m/s
  • Peso de excavadora recomendado: 18–25 t
  • Caudal recomendado a 150 bar: 190 l/min
  • Patrón de orificios estándar: LB30
  • Diente estándar: 12/45/38/22 HC
  • Par a 380 bar: 12100 Nm
  • Peso a profundidad y anchura máximas: 1700 kg
• KTR 120
  • Unidad de rotación compatible: KRM60
  • Profundidad de corte (B): 1000–1800 mm
  • Anchura de corte (A): 200–450 mm
  • Fuerza de corte a 380 bar: 94 kN
  • Caudal máximo de aceite: 360 l/min
  • Presión de servicio máxima: 400 bar
  • Resistencia a la compresión de roca máxima: 60 MPa
  • Porta-dientes: PH 22 Type
  • Potencia nominal: 120 kW
  • Holgura recomendada de la cadena: 180 mm
  • Velocidad de cadena recomendada: 2,0–2,5 m/s
  • Peso de excavadora recomendado: 25–35 t
  • Caudal recomendado a 150 bar: 300 l/min
  • Patrón de orificios estándar: LB30
  • Diente estándar: 12/45/38/22 HC
  • Par a 380 bar: 27200 Nm
  • Peso a profundidad y anchura máximas: 2700 kg
• KTR 130
  • Unidad de rotación compatible: KRM60
  • Profundidad de corte (B): 1000–2000 mm
  • Anchura de corte (A): 200–450 mm
  • Fuerza de corte a 380 bar: 81 kN
  • Caudal máximo de aceite: 360 l/min
  • Presión de servicio máxima: 400 bar
  • Resistencia a la compresión de roca máxima: 60 MPa
  • Porta-dientes: PH 22 Type
  • Potencia nominal: 130 kW
  • Holgura recomendada de la cadena: 180 mm
  • Velocidad de cadena recomendada: 2,0–2,5 m/s
  • Peso de excavadora recomendado: 25–35 t
  • Caudal recomendado a 150 bar: 300 l/min
  • Patrón de orificios estándar: LB30
  • Diente estándar: 12/45/38/22 HC
  • Par a 380 bar: 22400 Nm
  • Peso a profundidad y anchura máximas: 3000 kg

Aplicaciones principales

• Instalación de tuberías y cables — perfilado preciso y dimensiones de zanja ajustables
• Abrir zanjas en roca — trabajo en roca de dureza media con motores de alto par y cadenas duraderas
• Construcción e infraestructuras — zanjeo en asfalto y hormigón para obras viales e instalación de servicios

Instrucciones de funcionamiento y mantenimiento

• El sistema de descarga de material integrado (sinfín de descarga y ayuda de inmersión) traslada el material fresado fuera de la zanja y lo deposita al lado
• Las cadenas libres de mantenimiento reducen las tareas de servicio; inspeccione regularmente los motores hidráulicos, componentes de transmisión y el desgaste de los dientes

Especificaciones técnicas

• Anchura de zanja: ajustable de 170 a 450 mm (según modelo)
• Profundidad máxima de zanja: hasta 2000 mm según modelo
• Materiales aptos para corte: asfalto, hormigón, roca de dureza media
• Accionamiento: dos motores hidráulicos de alto par
• Descarga de material: carcasa con sinfín de descarga y ayuda de inmersión
• Cadena de corte: longitud ajustable, libre de mantenimiento
• Presión de trabajo: hasta 400 bar; caudales y potencias dependientes del modelo
