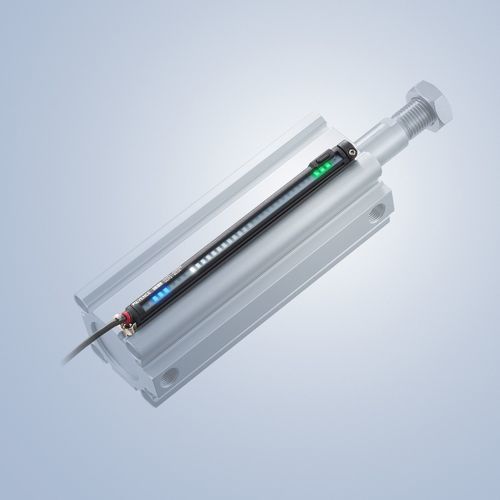

Sensor de posición lineal CS-L series

sin contactomagnéticocon salida digital

Resumen
La serie CS-L es un sensor lineal para cilindros neumáticos que ofrece indicación visible en tiempo real de la posición del pistón mediante una LED en barra de longitud total. Permite montaje superior sin desmontar el cilindro y una configuración rápida mediante enseñanza de 2 puntos por botón. El sensor entrega datos de posición del pistón y nivel de impacto para facilitar diagnósticos y optimizar el tiempo de ciclo.

Características principales

• LED en barra de longitud total para visibilidad en vivo de la posición del pistón.
• Enseñanza simple de 2 puntos (botón) para una configuración rápida sin necesidad de alineación.
• Montaje superior que permite instalar o retirar sin desmontar el cilindro.
• Informa posición del pistón y nivel de impacto para diagnósticos y control de procesos.
• Estándar: 2 salidas; tercera salida opcional y configuración ampliada mediante un amplificador de alta funcionalidad.

Detalles
El CS-L utiliza una LED en barra visible para mostrar la posición del pistón con resolución fina. La instalación se realiza desde arriba en la ranura del cilindro, evitando el desmontaje. Los ajustes se crean con un botón de enseñanza de 2 puntos y pueden bloquearse para prevenir cambios accidentales. El sensor informa nivel de impacto e información de tiempo de carrera para ayudar a la detección temprana de fallos y la mejora de procesos. El cableado admite cables sueltos o conectores M8; tenga en cuenta que ciertas funciones requieren el tipo de conector PNP M8. Un amplificador opcional permite ajustar la ventana de punto de consigna, crear una tercera salida, realizar configuraciones remotas para instalaciones de difícil acceso y puede desconectarse después de la configuración si es necesario.

Aplicaciones / Casos de uso

• Monitorización en tiempo real de la posición del pistón para ajuste de procesos y resolución de problemas.
• Control basado en posición o interlocks usando puntos enseñados.
• Diagnóstico de máquinas utilizando salidas de nivel de impacto y tiempo de carrera.
• Entornos donde no es práctico retirar el cilindro para instalar el sensor.

Especificaciones técnicas

• Serie / Modelo: CS-L series
• Indicación visible: LED en barra de longitud total (posición del pistón en vivo)
• Resolución de posición (reportada): 1 mm
• Método de enseñanza: enseñanza de 2 puntos (botón)
• Instalación: montaje superior (no requiere desmontaje del cilindro)
• Salidas: 2 salidas estándar; tercera salida opcional mediante amplificador de alta funcionalidad
• Funciones del amplificador: ventana de consigna ajustable, creación de 3ª salida, configuración remota para instalaciones de difícil acceso; el amplificador puede desconectarse tras la configuración
• Conector / cableado: admite cableado suelto o conectores M8 (ciertas funciones requieren tipo PNP M8)
• Diagnósticos: nivel de impacto e información de tiempo de carrera para supervisión del rendimiento
