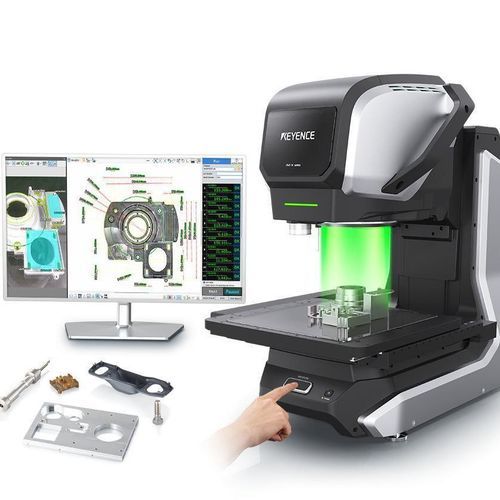

Sistema control dimensional sin contacto IM-X1000

Resumen
La serie IM-X1000 ofrece medición dimensional instantánea mediante el concepto de colocar y pulsar, pensada para equipos de producción y control de calidad. La plataforma amplía el rango de medición e incorpora capacidades multisensor (óptico, sonda, láser multicolor, rotativo) y herramientas de programación automatizadas para reducir el tiempo de preparación y la dependencia de la experiencia del operador.

Capacidades clave

• Flujo de trabajo instantáneo «colocar y pulsar» para inspecciones rápidas
• Medición multisensor: imagen óptica de alta resolución, sonda de contacto de baja presión, captura de altura con láser multicolor e inspección rotativa
• Importación automática de planos: admite CAD así como PDF, JPEG y dibujos escaneados/papel para crear programas automáticamente
• Smart Assist: optimización automática de enfoque e iluminación para simplificar la programación y mejorar la calidad de las imágenes
• Sensor de imagen 20 MP CMOS para detectar detalles finos con precisión
• Combinaciones modulares de cabezales y mesas para adaptarse al tamaño de la pieza y requisitos de precisión

Aspectos destacados / Novedades

• Opción de mesa extra-ancha: X 500 mm × Y 400 mm para procesar piezas más grandes en una sola operación
• Recorrido Z ampliado hasta 200 mm para piezas más altas
• Rango de medida global significativamente mayor respecto a generaciones anteriores (aprox. 3,3×)

Importación automática de planos y creación de programas
El sistema importa dibujos de ingeniería (CAD) y formatos ráster (PDF, JPEG, dibujos escaneados/papel) para automatizar la generación de programas. El usuario selecciona dimensiones críticas, valores nominales y tolerancias; el sistema genera los programas de inspección para reducir el tiempo de configuración y la dependencia del operador.

Métodos de medición y sensores

• Imagen óptica con cámara 20 MP CMOS para mediciones 2D/2,5D de alta resolución
• Sonda de contacto (baja presión) para captura fiable de puntos 3D en geometrías complejas; la sonda se mueve verticalmente, horizontalmente y en ángulo
• Láser multicolor para captura instantánea de altura en diversos materiales
• Capacidad de medición rotativa para inspecciones basadas en ejes y piezas cilíndricas

Modularidad

• Tipos de cabezal intercambiables: cabezal de gran campo y cabezal de alta precisión según la tarea
• Opciones de mesa: pequeña (200 mm × 200 mm), mediana (300 mm × 300 mm) y grande (500 mm × 400 mm)
• Los cabezales y mesas pueden combinarse y configurarse para cumplir requisitos de precisión y rango de medida

Usos típicos / Aplicaciones

• Inspección dimensional de pequeñas piezas de precisión (componentes electrónicos, piezas mecanizadas)
• Medición de piezas mecánicas más grandes en una sola operación gracias a la mesa X/Y ampliada
• Medición de altura en materiales variados mediante modos láser y sonda
• Programación de inspección automatizada para producción, control de calidad e I+D

Especificaciones técnicas

• Brand: KEYENCE
• Serie / Nombre comercial: IM-X1000 series
• Sensor de imagen: 20 MP CMOS
• Tamaños de mesa (ejemplos): pequeña 200 mm × 200 mm; mediana 300 mm × 300 mm; grande 500 mm × 400 mm
• Rango Z (desplazamiento vertical): hasta 200 mm
• Modalidades de medida: imagen óptica, sonda de contacto (baja presión), medición de altura por láser multicolor, inspección rotativa
• Importación automática de planos: admite CAD y formatos ráster (PDF, JPEG, dibujos escaneados/papel)
• Herramientas de software: Smart Assist (optimización automática de enfoque y iluminación), generación automática de programas a partir de planos
• Capacidad multisensor: combinaciones configurables de cabezas de cámara, sonda, láser y rotativas
• Beneficios principales: puesta en servicio rápida, reducción de la necesidad de experiencia del operador, amplio rango de medida para piezas grandes, mediciones 3D precisas
