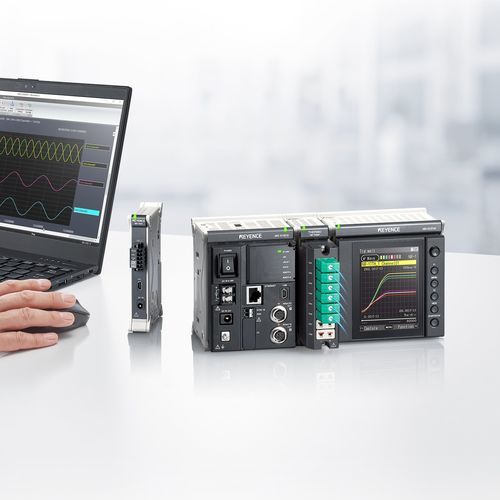

Registrador de datos de tensión NR-X

de aceleraciónde corrientede temperatura

Descripción general
La NR-X Series es una plataforma compacta de registrador de datos multi-entrada diseñada para mediciones sincronizadas y multicanal en una amplia gama de aplicaciones de ensayo y monitorización. Admite distintos tipos de señales y expansión modular para centralizar la adquisición en un único sistema.

Puntos clave

• Soporte para múltiples tipos de unidades de medida desde una misma plataforma
• Factor de forma compacto y transportable para uso en laboratorio y campo
• Arquitectura de cableado reducido con unidades remotas para minimizar el cableado en sitio
• Software PC intuitivo para configuración rápida de canales y exportación de datos en formatos estándar

Aplicaciones

• Ensayos de I+D y durabilidad para carrocería y chasis
• Verificación de rendimiento de PCB y componentes electrónicos
• Monitorización de procesos, por ejemplo control de temperatura en máquinas de moldeo
• Ensayos de fatiga a largo plazo para HVAC y equipos exteriores

Características — Capacidad de medida y sistema
La NR-X Series acepta hasta ocho tipos de unidades de medida y puede ampliarse hasta cientos de canales sincronizados desde una sola plataforma. Señales soportadas: tensión, temperatura, corriente, deformación, aceleración, impulsos y CAN. El sistema proporciona conversión A/D de alta resolución con muestreo a nivel de microsegundos y una arquitectura diseñada para minimizar el ruido y mantener la integridad de la señal con múltiples canales simultáneos.

Características — Usabilidad y flujo de trabajo

• Sistema de cableado reducido y unidades remotas permiten cablear cerca de los puntos de medida para reducir tiempos de configuración y errores de cableado
• Software PC para configuración sencilla de canales y exportación directa a formatos estándar (por ejemplo, Excel) para agilizar análisis e informes
• Soporte de cámara sincronizada con datos para alinear las mediciones registradas con el vídeo y acelerar el diagnóstico
• Monitorización en tiempo real con gráficos en vivo y visualización remota; LAN inalámbrica opcional para medición y monitorización distribuidas

Características — Durabilidad y entornos
Las unidades están diseñadas para entornos exigentes con resistencia a vibraciones/choques, amplia tolerancia de temperatura y protección frente a agua y polvo, adecuadas para condiciones de laboratorio y campo difíciles. Existen variantes endurecidas para exposición a agua, arena, barro y altas temperaturas.

Alimentación y portabilidad
Disponibles opciones de alimentación AC, DC y batería. La batería de iones de litio de alta capacidad permite adquisiciones prolongadas (operación extendida indicada hasta aproximadamente 800 minutos con batería de alta capacidad).

Especificaciones técnicas

• Nombre de la serie: NR-X Series
• Tipos de unidades soportadas: hasta 8
• Canales máximos ampliables: hasta 576 canales sincronizados
• Tipos de señales soportadas: tensión, temperatura, corriente, deformación, aceleración, impulsos, CAN
• Capacidad de muestreo: muestreo de alta velocidad a nivel de microsegundos con conversión A/D de alta resolución
• Cableado: sistema de cableado reducido con unidades remotas para conexión próxima a los puntos de medida
• Sincronización de datos: admite captura de vídeo sincronizada con los datos
• Operación en tiempo real: conexión PC en vivo y visualización remota; LAN inalámbrica opcional
• Opciones de alimentación: AC, DC, batería; batería de iones de litio de alta capacidad disponible
• Robustez: resistencia a vibraciones/choques aprox. 10G/100G; rango de funcionamiento aprox. -40°C a +85°C (-40°F a +185°F)
• Protección de ingreso: IP65/IP67; clasificación de carcasa hasta Type 4X para exposición exterior
• Unidades endurecidas: disponibles para agua, arena, barro y entornos de alta temperatura
• Casos de uso típicos: pruebas de I+D, durabilidad automotriz, verificación de PCB, control de temperatura de moldeo, análisis de fatiga a largo plazo, monitorización HVAC y de producción
