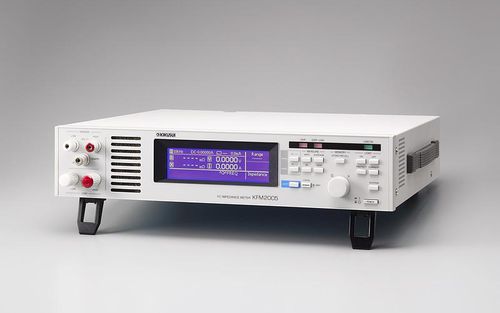

Aparato de medición de impedancia KFM2005

de mesa

Esquema El medidor de impedancia KFM2005 está diseñado para probar la celda de combustible con la pequeña corriente (5 A o menos), y no sólo la prueba de la característica corriente-voltaje, el KFM2005 puede medir fácilmente la impedancia de una celda de combustible utilizando el método de impedancia de CA, y el diagrama de Cole-Cole. Utilizando los datos de medición del gráfico de Cole-cole, es posible calcular la constante de circuito del circuito equivalente aproximado de la pila de combustible. La carga de CC incorporada (60W) es capaz de operar desde 0 V, y puede realizar la prueba para la pila de combustible hasta 20V y 5A. Características La impedancia de las células hasta 20V puede ser medida en el rango de 10 mHz a 10 kHz. (El voltaje/corriente de la célula puede ser leído también en el rango de 0 V a 20 V / 0 A a 5 A) Medición de la impedancia. (La corriente alterna de medición se puede ajustar para el rango del 10% al 100% de cada rango del valor nominal en un paso de 0,1%. ) (La medición de la impedancia bajo la condición de la medición del voltaje de CA a 5 mV aplicado por el voltaje constante ficticio también puede ser ajustado. ) La carga electrónica incorporada ofrece dos rangos de modos de corriente constante para la clasificación de la carga: 5 A y 0,5 A Resoluciones de ajuste de la corriente de carga de 0,1 mA (rango de 5 A) y 0,01 mA (rango de 0,5 A), con un consumo máximo de potencia de 60 W.
