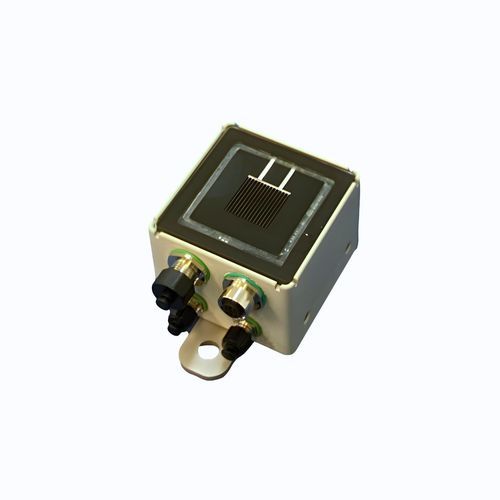

Sensor de radiación solar Modbus RC22M™

digitalRS485Modbus RTU

Descripción general
El sistema RC22M Reference Cell and Accessories es una solución compacta y modular para medir irradiancia, temperatura y viento en instalaciones fotovoltaicas comerciales e industriales. Referencia principal 810323-01. Diseñado para emparejarse con sensores Mars™ y ofrecer un control de rendimiento preciso, minimizando las desviaciones por suciedad.

Características clave

• Mide irradiancia, viento y temperatura: Rango de irradiancia 0 a 1500 W/m², velocidad del viento, temperatura en la cara posterior del módulo (BOM) y temperatura ambiente.
• Alta precisión en amplio rango: Diseño con cambio automático de rango y calibraciones a 1000 W/m² (STC) y 135 W/m² (BSTC) para lecturas fiables a irradiancias altas y bajas.
• Diseño vidrio-hasta-el-borde: Carcasa con vidrio hasta el borde que facilita el escurrimiento del agua y reduce la suciedad para mejorar la coherencia de la medida a largo plazo.
• Comunicación Modbus RTU: Interfaz digital RS485 (Modbus RTU) con dirección configurable por el usuario para integración sencilla en SCADA y sistemas de registro de datos.
• Modular y ampliable: Soporta sensores de velocidad del viento opcionales y RTD para medidas de temperatura ambiente y trasera de módulo.
• Instalación y configuración sencillas: Equipo compacto y fácil de montar; cables y conectores opcionales en varias longitudes. Configuración y calibración mediante software dedicado.

Especificaciones técnicas

• Número de producto: 880105_A
• Rango de medida: 0 a 1500 W/m²
• Rango de temperatura de funcionamiento: -40 a 80 °C
• Tensión de entrada: 10–30 VDC
• Consumo de corriente: Sin sensor de viento: típ. 6 mA; con sensor de viento: < 60 mA
• Protocolo de comunicación: Modbus sobre RS485 (RTU), dirección configurable
• Grado de protección: IP67
• Incertidumbre de medida: ±2,0 % @ 1000 W/m²
• Calibración de irradiancia: ±1,2 % @ 1000 W/m²
• Dimensiones: 65 x 65 x 48,0 mm (2,56 x 2,56 x 1,89 in)
