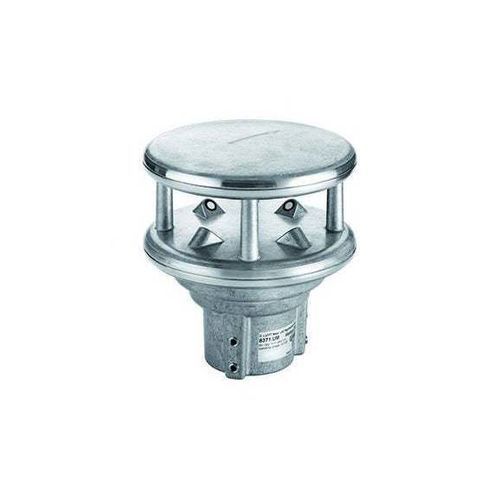

Sensor de viento por ultrasonidos Ventus-UMB

IP68

Descripción general
El sensor de viento ultrasónico Ventus-UMB Lufft proporciona mediciones de alta precisión de velocidad del viento, rachas y dirección mediante el método diferencial de tiempo de vuelo. Entrega valores instantáneos, medias vectoriales y escalares, racha máxima, valores mín./máx. y temperatura virtual. La salida de datos está disponible a través de interfaces serie o analógicas para compatibilidad con registradores hidrometeorológicos y sistemas PLC. Un calentador automático opcional permite funcionamiento fiable hasta -40 °C.

Ventajas

• Idóneo para entornos extremos: diseño resistente a vibraciones y agua de mar; calentador integrado opcional para operación sin hielo hasta -40 °C.
• Interfaces versátiles: preprocesamiento de datos integrado y protocolos de salida seleccionables para compatibilidad con registradores y sistemas PLC comunes.
• Funcionamiento sin mantenimiento: medición ultrasónica sin piezas móviles; no requiere recalibración periódica.

Especificaciones técnicas

• Tasa de muestreo: Instantáneo 1–10 s; Promedio 1–10 min
• Baudios: 1200–57600
• Peso: aprox. 1,6 kg (3,6 lbs)
• Certificado de fábrica: Sí
• Salidas analógicas: 4–20 mA o 0–10 V
• Resolución: Salida de datos 16 bit; Dirección del viento 0,1°; Velocidad del viento 0,33 ft/s; Temperatura virtual 0,2 °F; Presión de aire 0,1 hPa
• Calefactor del transductor: Opcional (variante de modelo)
• Señal de salida analógica: 4–20 mA o 0–10 V o 2–2000 Hz
• Pruebas: Jarring Test (IEC 60945); Prueba de corrosión (MIL-STD-810 Método 509.3); Prueba sin hielo (MIL-STD-810F Método 521.2); Highly Accelerated Life Test
• Tensión de funcionamiento: 12–24 VDC / 1,2 VA (sin calefacción); 24 VDC / 240 VA (con calefacción)
• Dimensiones: Ø aprox. 150 mm, H aprox. 170 mm
• Monitorización del sistema y controles (indicación local): Calefacción, fallo del sensor
• Altitud de operación: hasta 3500 m
• Temperatura ambiente: -40 a +80 °C (-40 a +176 °F)
• Precisión: Dirección ±2° RMSE (>1,0 m/s); Velocidad ±0,2 m/s o ±2% RMS (0–65 m/s), en caso contrario ±5%
• Tecnología de medida: Ultrasónica
• Protección de carcasas: IP68
• Rango de medida: Dirección 0–359,9°; Velocidad 0–90 m/s (0–295,3 ft/s); Temperatura virtual -50 a +70 °C; Presión 300–1200 hPa
• Interfaz: RS485 semi-/full duplex, aislada
• Conexión de cable: Enchufe de 8 pines
• Material de la carcasa: Aluminio resistente al agua de mar
• Operación en bus: Hasta 32 dispositivos
