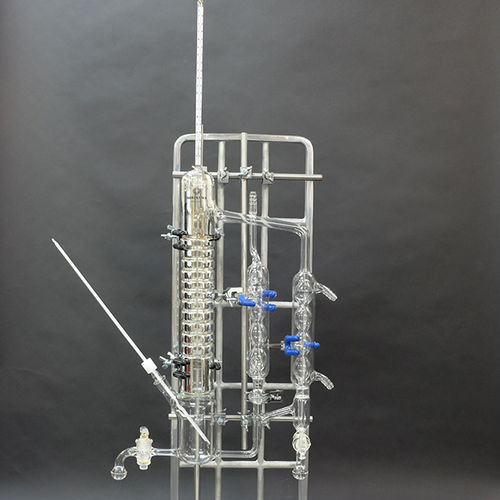

Columna de destilación de vidrio borosilicato

duradero

Descripción general
Este equipo está diseñado para obtener datos de equilibrio vapor–líquido (VLE) de sistemas binarios y elaborar diagramas x–y según el método Othmer. La unidad muestra 4 etapas teóricas y dispone de una columna con chaqueta para reducir la influencia de la temperatura ambiente.

Función

• x e y indican la fracción molar del componente de menor punto de ebullición en la fase líquida (x) y en la fase vapor (y).
• Cuando la mezcla binaria se calienta hasta alcanzar el equilibrio, se toman muestras de las fases líquida y vapor y se analizan por cromatografía de gases para obtener puntos (x, y).
• Al cambiar la composición de alimentación y repetir las mediciones se obtienen más puntos (x, y) para construir el diagrama x–y completo.
• La columna está equipada con chaqueta para minimizar la influencia de la temperatura ambiente en las mediciones de equilibrio.

Características / especificaciones técnicas

• Método: destilación de equilibrio vapor/liquido tipo Othmer
• Propósito: medición del VLE para sistemas de dos componentes y creación de diagramas de equilibrio x–y
• Valores medidos: x (fracción molar en fase líquida), y (fracción molar en fase vapor)
• Análisis: cromatografía de gases para determinación de la composición de las fases
• Columna: columna con chaqueta para minimizar la influencia de la temperatura exterior
• Etapas teóricas: 4 etapas teóricas
• Fabricante: Kiriyama glass

Observaciones
Se suministran planos de montaje y fotografías; el funcionamiento permite recoger datos de composición para construir diagramas x–y y evaluar el número de etapas teóricas.
