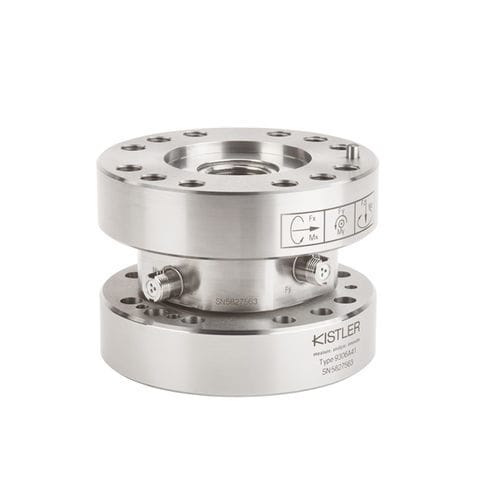

Sensor de fuerza y torque 9306A41

sensor de fuerza y torque
sensor de fuerza y torque
Añadir a mis favoritos
Añadir al comparador


Descripción

- Conexión: 2 x V3 neg. - Dimensiones P x A: 86 x 62 mm Este sensor de fuerza-par de 6 ejes mide todas las fuerzas y los momentos correspondientes en los tres ejes ortogonales. Todas las fuerzas y momentos se capturan como señales físicas piezoeléctricas y no es necesario calcularlas. La exclusiva configuración de medición de este sensor multieje de fuerza-momento permite un diseño extremadamente pequeño y compacto. Por lo tanto, es posible realizar modelos concisos de procesos dinámicos y cuasistáticos tridimensionales incluso en instalaciones estrechas. Sensores piezoeléctricos de fuerza-par de 6 ejes pretensados con dos bridas de montaje. Mide fuerzas y pares de reacción en las direcciones de tracción y compresión. Una fuerza o un par de reacción generan una carga eléctrica proporcional. Ésta es transferida por un electrodo al conector correspondiente. El sensor multieje de fuerza-par está formado por discos de cuarzo de gran superficie, por lo que es muy rígido. La elevada frecuencia natural resultante es un requisito previo para las mediciones de fuerza y par altamente dinámicas. Los dos conectores V3 neg. de 3 polos están provistos de un bloqueo contra torsión. Un conector para cada señal de fuerza y par. Una vez instalado correctamente, el sensor de fuerza-par de 6 ejes está inmediatamente listo para su uso sin necesidad de recalibración.

---
