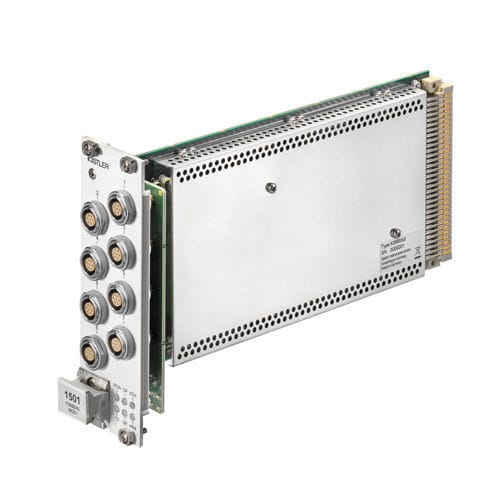

Módulo de extensión vía Ethernet K3880AS

analógico

- Módulo de entrada analógica - Canales con excitación por puente, filtro de paso bajo y convertidor A/D de 16 bits - Diversas asignaciones de pines y tipos de conectores El Stationary KiDAU Advanced dispone de 8 entradas analógicas. La aplicación de diferentes conectores, así como las asignaciones de pines para las 8 entradas analógicas se asignarán mediante diferentes paneles SD. Cada canal analógico consta de un amplificador de entrada programable, un circuito de excitación de puente, un filtro de paso bajo y un convertidor A/D de 16 bits. La precisión del amplificador es superior al 0,1 % y la impedancia de entrada superior a 10 MΩ. Los valores de ganancia se pueden programar desde 0,5 ... 10 000. Se utiliza una tensión de referencia interna para controlar con precisión el ajuste del amplificador, que se consigue mediante software. La tensión de excitación del puente se puede programar por separado para cada canal. La terminación del puente para medios puentes se puede conmutar internamente. Todos los sensores de corriente pueden ser alimentados, se proporciona una limitación de cortocircuito. A diferencia de los diseños anteriores, el filtro de paso bajo de entrada está diseñado sólo como un filtro antialiasing adaptativo. Todo el filtrado necesario según las clases de filtro SAE debe realizarse en el software de evaluación y análisis o en el CrashDesigner
