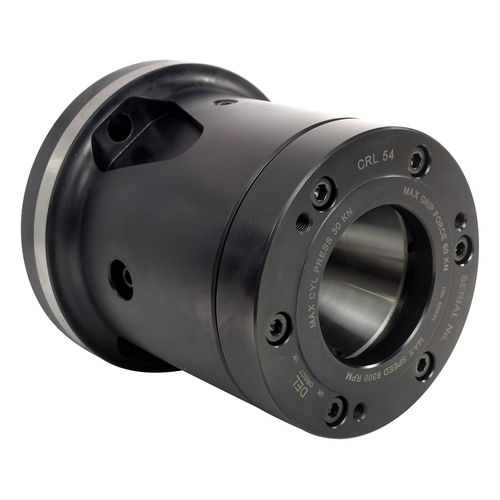

Portapinzas de casquillo de apriete CRL54A6

con pinza de resortepara mecanizadopara aplicaciones de torneado

Resumen
Mandril de pinzas de serie larga para montaje en husillo de torno y barfeed, disponible en varios tipos de montaje y compatible con pinzas spring, Varibore y rubberflex.

Características principales

• Rango de sujeción (mm): 1,6 - 54
• Carrera del manguito (mm): 10
• Velocidad máxima (min-1): 6300
• Fuerza de entrada máx. (kN): 30
• Fuerza de sujeción máx. (kN): 60
• Cilindro compatible: S1552

Compatibilidad de pinzas

• Apto para pinzas D853E (spring) para segunda operación de alta precisión
• Compatible con pinzas D120 Varibore (rango 2–3 mm para primera operación)
• También compatible con pinzas rubberflex

Diseño y aplicación

• Diseñado para trabajar con empujadores de barra/barfeeders y montarse directamente en el husillo del torno o mediante una placa adaptadora de precisión
• Cuerpo largo y amplia gama para acomodar pinzas de alta precisión y optimizar el espacio para herramientas; capacidades de la serie hasta 80 mm
• Pinza de longitud fija mantiene la pieza en posición durante la actuación para un posicionamiento Z preciso; un manguito cónico comprime la pinza para sujetar la pieza
• Uso en primera y segunda operación: Varibore y rubberflex para barras sin limpiar (primera operación); pinzas spring para alta precisión (segunda operación)
• Se suministra con tornillos de montaje; conector de tubo de tiro (drawtube) mecanizado a medida opcional para instalación inmediata
• Componentes cementados para rigidez optimizada y larga vida útil; diseño de montaje directo para alta concentricidad a velocidad
• Intercambiable con mandriles de potencia serie B-200

Especificaciones técnicas

• Modelo: CRL54A6
• Rango de sujeción (mm): 1,6 - 54
• Carrera del manguito (mm): 10
• Velocidad máxima (min-1): 6300
• Fuerza de entrada máx. (kN): 30
• Fuerza de sujeción máx. (kN): 60
• Peso (kg): 15
• Cilindro compatible: S1552
• Pinzas aptas: D853E (spring), D120 (Varibore); compatible con rubberflex
• Intercambiable con: B-200 Series Power Chucks
