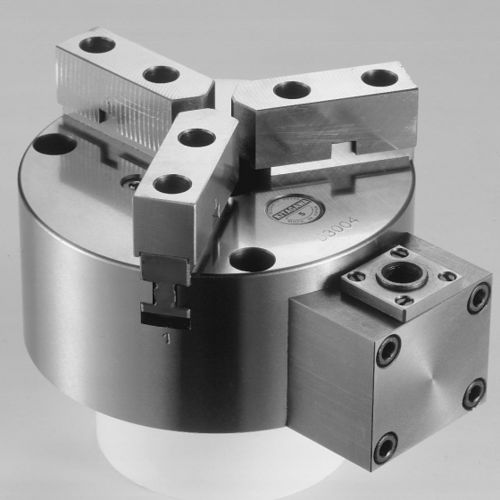

Mandril de sujeción de piezas para aplicaciones de torneado SC-5S

para torneado internopara torneado externomanual

Descripción del producto
Mandril scroll estacionario para sujeción de piezas en operaciones de giro y montaje sobre utillajes.

• Disponible en multiplaca para un montaje sencillo en dispositivos.
• Diseño compacto para instalaciones con poco espacio.
• Las mordazas blandas pueden mecanizarse para adaptarse a distintos tipos de piezas.

Características principales

• Fuerza máxima de sujeción (kN): 12
• Par admisible de la manivela (N·m): 39.2
• Peso (kg): 5.3
• Rango de sujeción exterior (mm): 3~110
• Rango de sujeción interior (mm): 33~100

Especificaciones del producto (extracto)
Modelo: SC-4S — SC-5S
Fuerza máxima de sujeción (kN): 9.6 — 12
Par de la manivela (N·m): 27.5 — 39.2
Diámetro de sujeción (Exterior, mm): 3～95 — 3～110
Diámetro de sujeción (Interior, mm): 29～84 — 33～100
Peso neto (kg) (con mordazas blandas): 4 — 5.3
Dibujo general: PDF disponible para cada modelo
DXF/DWG: Archivos DXF y DWG disponibles para cada modelo

Especificaciones técnicas

• Marca: Kitagawa
• Modelo: SC-5S
• SKU: sc-5s
• Fuerza máxima de sujeción: 12 kN (SC-5S)
• Par admisible de la manivela: 39.2 N·m (SC-5S)
• Peso neto (con mordazas blandas): 5.3 kg (SC-5S)
• Rango de sujeción exterior (SC-5S): 3–110 mm
• Rango de sujeción interior (SC-5S): 33–100 mm
• Disponible en multiplaca para montaje en utillajes
• Mordazas blandas: mecanizables para adaptar las piezas
