Mandril de sujeción de piezas para la mecánica de precisión JN06T

para aplicaciones de torneadode alta velocidadde sujeción manual

Características principales

• Construcción del cuerpo en acero que aporta mayor rigidez y durabilidad, permitiendo operaciones a alta velocidad
• Fuerza máxima de sujeción estática: 31 kN
• Velocidad máxima: 4000 rpm
• Peso neto (con mordazas blandas superiores): 9,0 kg
• Momento de inercia: 0.033 kg·m²
• Rango de sujeción exterior: 3–160 mm
• Rango de sujeción interior: 55–150 mm
• Mordazas blandas compatibles: SBS06
• Mordazas duras compatibles: HBS06C
• Par de accionamiento: 88.3 N·m

Descripción del producto

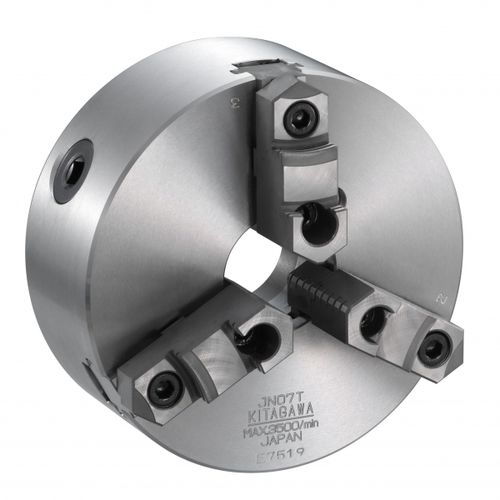

Mandril de rosca manual versátil de 165 mm Kitagawa, con capacidad de sujeción por diámetro exterior e interior. La serie JN..T en cuerpo de acero está diseñada para torneado de precisión y se suministra con mordazas superiores blandas y duras intercambiables.

• Rango de sujeción exterior: 3–160 mm
• Rango de sujeción interior: 55–150 mm
• Agujero pasante: 45 mm
• Velocidad máxima: 4000 rpm

Información adicional
Las mordazas superiores se cambian fácilmente mediante el montaje por espiga cruzada (cross tenon mounting). El mandril se suministra en montaje recessed (recess mount) para adaptarse a una amplia variedad de instalaciones de husillo; se ofrecen bridas de montaje opcionales para otras interfaces.

Especificaciones técnicas

• Modelo: JN06T
• Diámetro nominal: 165 mm
• Rango de sujeción exterior: 3–160 mm
• Rango de sujeción interior: 55–150 mm
• Agujero pasante: 45 mm
• Par de accionamiento: 88.3 N·m
• Fuerza máxima de sujeción estática: 31 kN
• Velocidad máxima: 4000 min⁻¹ (rpm)
• Momento de inercia: 0.033 kg·m²
• Peso neto (con mordazas blandas superiores): 9,0 kg
• Mordazas blandas compatibles: SBS06
• Mordazas duras compatibles: HBS06C
