Mesa rotativa accionada por motor CB-F

horizontalflexiblede alta eficacia

Descripción general

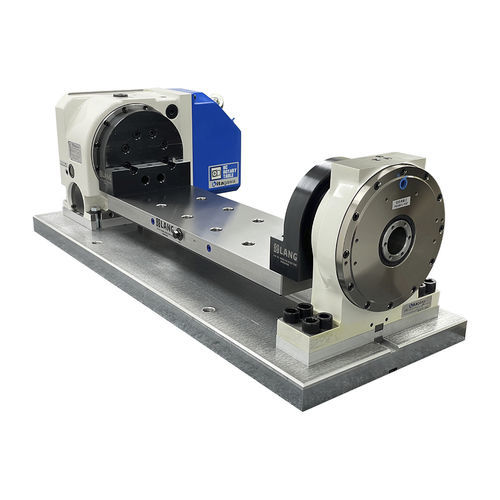

El CB-F Production System es un trunnion unilateral diseñado para un sujeción de piezas flexible y de alto rendimiento. Combina la rigidez de las mesas rotativas KITAGAWA con un sistema cero-punto LANG Quick.point integrado. El Quick.point es el sistema cero-punto manualmente accionado más bajo del mercado y está incorporado en el puente del trunnion para reducir peso y momento de inercia; la menor altura en el eje Z maximiza el espacio de mecanizado.

Características clave

• Sistema muy rígido con alto par de apriete rotativo
• Alto par de corte que permite el mecanizado rápido de geometrías complejas
• Fuerza de sujeción LANG Quick.point hasta 6.000 kg para una sujeción segura
• Quick.point integrado que reduce el peso y el momento de inercia
• Diseño del trunnion de sujeción que facilita el acceso a la herramienta y múltiples opciones de sujeción
• Adaptadores rectificados de precisión que aseguran alta repetibilidad y soportan múltiples posiciones/tipos de trunnion

Información adicional

• Están disponibles múltiples opciones de dimensiones de trunnion.
• Posibilidad de transformación de posición excéntrica a centrada para presentar las piezas al husillo con otro aspecto; el lado inverso puede utilizarse con orificios roscados/perforados para más opciones de sujeción.
• El puente se puede cambiar rápidamente entre rejillas Quick.point de 96 mm y 52 mm para configuraciones de sujeción flexibles (piezas grandes o varias pequeñas).
• Nota: los tornillos de banco LANG Makro.Grip y las piezas a mecanizar no están incluidos en el suministro.
• Hoja de datos del trunnion disponible con dimensiones y opciones detalladas (documentación técnica).

Características / especificaciones técnicas

• Tipo de sistema: trunnion de producción unilateral con LANG Quick.point integrado (accionamiento manual)
• Fuerza de sujeción Quick.point: hasta 6.000 kg
• Opciones de rejilla Quick.point: 96 mm y 52 mm (puente intercambiable)
• Beneficio de diseño: reducción de la altura Z para maximizar el espacio de mecanizado
• Repetibilidad: adaptadores rectificados de precisión para alta repetibilidad y múltiples posiciones/types
• Funcionalidad: convertible entre posiciones excéntricas y centradas; lado inverso adaptable mediante orificios roscados/perforados
• Alcance: tornillos de banco y piezas no incluidos
