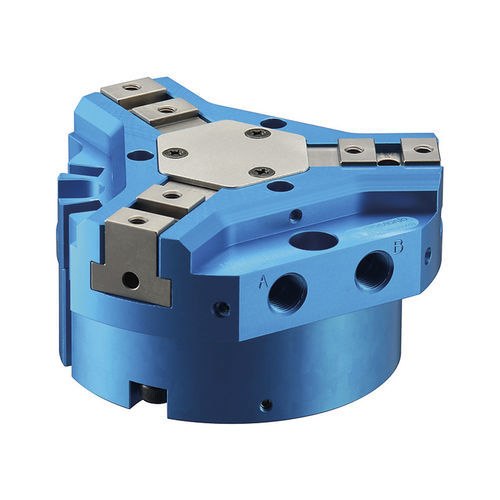

Pinza de prensión neumática NTS3 series

paralelade 3 mandíbulaspara cargas pesadas

Resumen

• Pinza neumática paralela de tres mordazas estándar, diseñada para alta fuerza de agarre e integración compacta en robots.
• Protección frente a virutas y diseño que facilita el mantenimiento.
• Alta fuerza de agarre para la manipulación estable de piezas pesadas.
• Cuerpo ligero y compacto que minimiza la carga añadida al robot.
• Nueva configuración de montaje que reduce la protuberancia respecto a modelos convencionales.
• Cuerpo muy rígido que mejora la precisión de agarre.

Características clave

• Close Force (N): 750 (a 0,6 MPa)
• Open Force (N): 800 (a 0,6 MPa)
• Presión de referencia para las fuerzas indicadas: 0,6 MPa
• Distance de medida L (mm): 10 (distancia desde la superficie superior de la mordaza maestra al centro de agarre)
• Carrera de mordazas: 12 mm (diámetro), 6 mm por mordaza
• Repetibilidad (mm): ±0,01
• Masa (kg): 0,40
• Consumo de aire por movimiento (cm3): 24,1
• Presión de funcionamiento (MPa): 0,2 – 0,8
• Temperatura de funcionamiento (℃): 5 – 60

Specifications (table)
Model | Jaw Stroke Diameter (mm) | Measurement Distance L (mm) | OD Gripping (N) | ID Gripping (N) | Repeatability (mm) | Mass (kg) | Air Consumption (cm3) | Air pressure (MPa) | Operating Temperature (℃)
NTS307 | 12 | 10 | 750 | 800 | ±0,01 | 0,40 | 24,1 | 0.2～0.8 | 5～60
NTS309 | 16 | 20 | 1010 | 1120 | ±0,01 | 0,70 | 50,2 | 0.2～0.8 | 5～60
NTS311 | 20 | 20 | 1810 | 1930 | ±0,01 | 1,21 | 112 | 0.2～0.8 | 5～60
NTS313 | 24 | 20 | 3180 | 3400 | ±0,01 | 2,25 | 201 | 0.2～0.8 | 5～60
NTS317 | 32 | 20 | 6400 | 6900 | ±0,01 | 4,53 | 505,8 | 0.2～0.8 | 5～60

Notas

• Instale una válvula de retención en el circuito de aire para que la pinza no libere la pieza si baja la presión.
• Se suministra soporte para interruptor de lengüeta (reed).
• Si se usan detectores de proximidad para la detección directa del desplazamiento de las mordazas, comprar los soportes para detectores de proximidad por separado.
• Juntas internas: caucho nitrilo (opción de juntas en fluororubber disponible).

Especificaciones técnicas

• Modelo: NTS307
• Tipo: Pinza neumática paralela de tres mordazas
• Close Force: 750 N (a 0,6 MPa)
• Open Force: 800 N (a 0,6 MPa)
• Carrera de mordazas: 12 mm (diámetro), 6 mm por mordaza
• Distance de medida L: 10 mm
• Repetibilidad: ±0,01 mm
• Masa: 0,40 kg
• Consumo de aire por movimiento: 24,1 cm3
• Rango de presión de aire: 0,2 – 0,8 MPa (valores de referencia a 0,6 MPa)
• Temperatura de funcionamiento: 5 – 60 ℃
• Soporte reed: suministrado
• Soportes para detectores de proximidad: vendidos por separado
