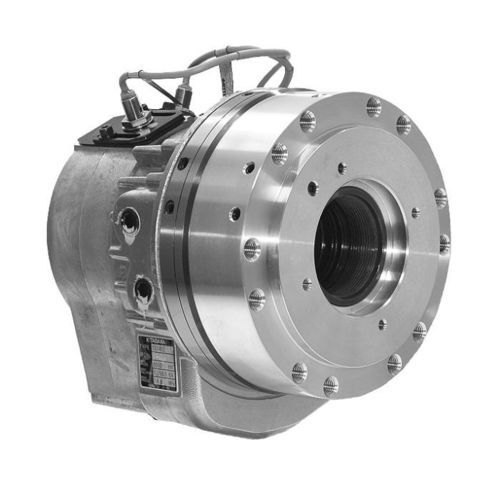

Cilindro hidráulico SS series

de pistónde doble efectode alta velocidad

Descripción breve
Cilindro hidráulico compacto de centro abierto para aplicaciones con paso a través del eje, con agujero pasante de 46 mm, diámetro de pistón 128 mm y carrera 16 mm. Diseñado para instalación compacta y altas velocidades de giro.

Características principales

• Diámetro del pistón: 128 mm
• Carrera del pistón: 16 mm
• Diámetro del agujero pasante: 46 mm
• Presión máxima de funcionamiento: 4.5 MPa
• Velocidad máxima: 8000 rpm
• Empuje de la barra de sujeción (lado empuje): 43.6 kN
• Empuje de la barra de sujeción (lado tracción): 38.9 kN
• Área del pistón (lado empuje): 102.8 cm2
• Área del pistón (lado tracción): 91.5 cm2
• Momento de inercia: 0.017 kg·m2
• Pérdida total: 3.0 L/min
• Peso neto: 8.0 kg

Compatibilidad
Compatible con los platos de centro abierto Kitagawa B-200 y BB200, incluida la variante B-206. Adecuado para aplicaciones OEM y retrofit que requieran paso por el eje.

Especificaciones del producto

• Modelo / SKU: SS1246K
• Diámetro del agujero pasante: 46 mm
• Diámetro del pistón: 128 mm
• Carrera del pistón: 16 mm
• Área pistón (lado empuje): 102.8 cm2
• Área pistón (lado tracción): 91.5 cm2
• Empuje barra (lado empuje): 43.6 kN
• Empuje barra (lado tracción): 38.9 kN
• Presión máxima de trabajo: 4.5 MPa
• Velocidad máxima: 8000 rpm
• Momento de inercia: 0.017 kg·m2
• Pérdida total: 3.0 L/min
• Peso neto: 8.0 kg

Notas
Mecanizado de precisión y uniones rotativas de baja temperatura incluidas para garantizar una vida útil prolongada y funcionamiento fiable a altas velocidades. La serie SS está optimizada para instalaciones compactas con aproximadamente 30% menos de longitud respecto a la serie S.
