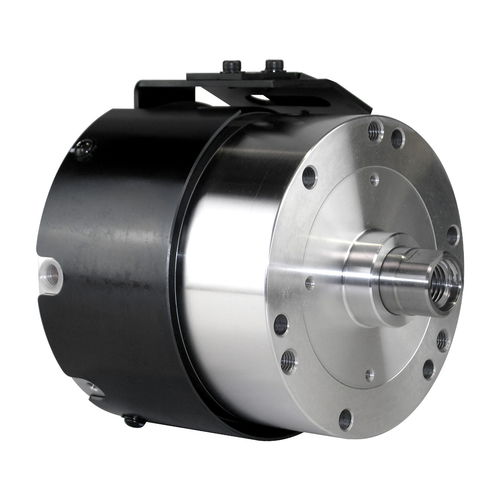

Cilindro hidráulico M1120HA21NDC24 Vintegrado
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- hidráulico
- Tipo de motor
- DC
- Tensión
- 24 V
- Otras características
- compacto, integrado, con sensor opcional, con junta giratoria, roto-lineal
- Carrera
20 mm
(0,787 in)- Presión
35 bar
(507,63 psi)- Esfuerzo
27 kN, 28 kN
Descripción
Descripción
Características principales
Rendimiento y dimensiones
Información adicional
Notas
Especificaciones técnicas
- Cilindro hidráulico de centro cerrado compacto de la serie Kitagawa M con junta rotatoria integrada que permite paso de aire.
- Válvula de retención y válvula de alivio integradas; incluye interruptores de posición de carrera (especificación de interruptor a continuación).
Características principales
- Junta rotatoria integrada para capacidad de paso de aire
- Válvula de retención y válvula de alivio integradas
- Interruptores de carrera; modelo de interruptor de proximidad BES516-325-E3R (PNP, DC 12/24 V, 200 mA)
Rendimiento y dimensiones
- Recorrido del pistón: 20 mm
- Área del pistón (lado empuje): 87,6 cm2
- Área del pistón (lado tracción): 84 cm2
- Draw bar empuje: 28 kN
- Draw bar tracción: 27 kN
- Presión máxima de servicio: 3,50 MPa
- Pérdida total (mín): 1,2
- Velocidad máxima: 6000 rpm
- Peso: 8,2 kg
- Momento de inercia: 0,016 kg·m2
Información adicional
- Referencia draw bar: presión máxima de operación M1120HABC 3,5 MPa; M1330HABC 4,0 MPa
- Condición de prueba de pérdida total: presión 3,0 MPa, temperatura del aceite 50°C
- Interruptor de proximidad: BES516-325-E3R, fabricante B & Plus KK, DC 12/24 V, 200 mA, PNP
Notas
- SKU: m1120ha21n
- Parte de la serie Kitagawa M
Especificaciones técnicas
- Modelo: M1120HA21N
- Recorrido del pistón: 20 mm
- Área pistón empuje / tracción: 87,6 cm2 / 84 cm2
- Draw bar empuje / tracción: 28 kN / 27 kN
- Presión máxima de servicio: 3,50 MPa
- Pérdida total (mín): 1,2
- Velocidad máxima: 6000 rpm
- Peso: 8,2 kg
- Momento de inercia: 0,016 kg·m2
- Modelo de interruptor de proximidad: BES516-325-E3R (DC 12/24 V, 200 mA, PNP)
