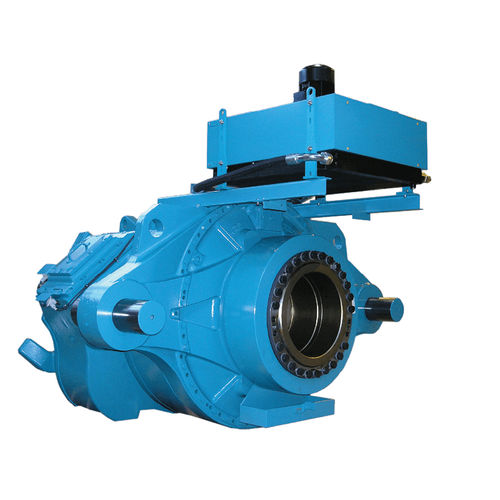

Reductor cilíndrico

coaxialcon eje huecocon árbol macizo

El Reductor de Tres Anillos es un avanzado mecanismo de transmisión cuya versión básica está compuesta por un eje de salida, dos ejes de entrada y tres placas de transmisión anulares. CARACTERÍSTICAS: 1. Alta capacidad de carga, rendimiento superior, larga vida útil 2. Relación de engranajes grandes y densos, relación de reducción de 1 etapa 11~99, relación de reducción de 2 etapas máximo 9801 3. Funcionamiento suave, poco ruido, poca vibración, el ruido es menos de 78 dB, y la amplitud de la vibración es menos de 0.025mm 4. Alta eficiencia, etapa única 92%~96% 5. Estructura compacta, peso ligero 6. Múltiples configuraciones de ejes. Las dos secciones de entrada del mecanismo de transmisión de tres anillos pueden integrarse con el par de engranajes helicoidales o el par de engranajes cónicos espirales 7. Múltiples posiciones de montaje y conexiones, combinación de varias etapas, tamaños y configuraciones personalizables CONFIGURACIONES DE ENTRADA: Entrada de eje sólido enchavetado Integrado con el motor eléctrico CONFIGURACIONES DE SALIDA: Salida de eje sólido cilíndrico enchavetado Salida de eje sólido cónico enchavetado Salida de eje sólido estriado involutivo Salida del eje hueco cilíndrico con llave Salida del eje hueco cónico con llave Salida de eje hueco estriado involutivo 1 Relación de etapa:11~99 2 Relación de etapas: Máximo 9801 Par de salida: Máximo 938kN.m Parámetros:Personalizable Montado:Montaje horizontal/vertical OPCIONES PRINCIPALES: Inmersión de aceite y lubricación por salpicadura Lubricación de aceite en circulación Enfriamiento natural Dispositivos auxiliares de refrigeración INSTALACIÓN: Montaje horizontal Montaje vertical NOTAS: 1. El reductor de tres anillos es aplicable al servicio continuo, al servicio intermitente, al servicio de corta duración 2. Aceite lubricante recomendado: Aceites para engranajes de presión extrema (EP) N110~N200 Grasa semifluida para servicio intermitente
