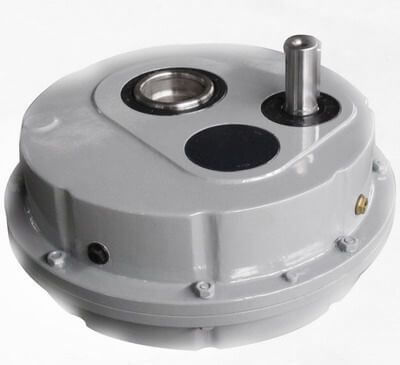

Reductor de engranaje helicoidal ATA series

de ejes paraleloscon eje huecocon árbol macizo

CARACTERÍSTICAS: 1. Fiabilidad absoluta y bajo mantenimiento para las aplicaciones de la cantera y la mina 2. Robusta carcasa de hierro dúctil adecuada para su instalación en el exterior 3. Hasta tres diámetros opcionales del diámetro del eje de salida 4. Rotación del eje de salida en dos direcciones: en el sentido de las agujas del reloj (predeterminado) y en el sentido contrario a las agujas del reloj (personalizado) 5. Tope trasero opcional para todos los modelos (excluido el ATA30) para evitar la conducción trasera en caso de transportadores inclinados 6. Las dimensiones son las mismas con Bonfiglioli (Serie TA) 7. El sello de aceite de doble labio combina las funciones de sello y antipolvo 8. Ampliamente utilizado en el transportador de cinta y el sistema de accionamiento por poleas Potencia nominal:1.1kW~193kW Par de torsión nominal: 180~17000N.m Perfil de engranaje: Engranajes helicoidales endurecidos Velocidad de entrada: 1400, 900, 500r/min Velocidad de salida:25~300r/min Relación: 5,7,10,... 20,25,31 Formulario de instalación: Eje colgante montado La parada de atrás: Opcional Aplicaciones: Industria de manipulación de materiales, canteras e industria minera Mecanismo de transmisión de los transportadores de cinta: Equipo de minería, planta de hormigón, trituradoras de piedra, línea de producción de arena Instalación: Eje colgante montado con un brazo de torsión Transportador de correa y sistema de accionamiento de polea: ATA, rodillo eléctrico, polea, motor eléctrico, brazo de torsión Lubricación: Lubricación por baño de aceite y salpicaduras Refrigeración: Enfriamiento natural 1. Vivienda: Hierro fundido nodular (hierro dúctil) QT600 2. Perfil de los engranajes: Engranajes helicoidales endurecidos 3. Material de los engranajes: 20CrMnTi 4. Procesamiento de engranajes: Carburización, enfriamiento, molienda 5. Dureza de los engranajes: Dureza de la superficie: HRC58-62, Dureza Interior: HBS156-207 6. Precisión de los engranajes: 6 clases 7. Material de los ejes: 40Cr 8. Configuraciones de entrada: Entrada de eje sólido enchavetado Brida de motor normalizada IEC 9. Configuraciones de salida: Salida de eje hueco con llave 10. Sello de aceite: TAIWAN SOG
