Manómetro de doble escala PUM series

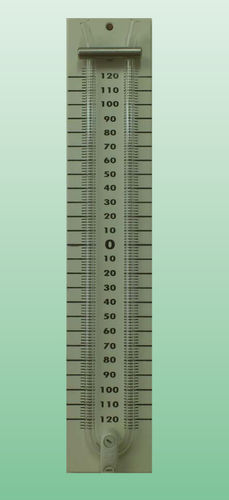

El manómetro de tubo en U de Kobold, modelo PUM, es ideal para la manometría en rangos de baja presión (0 - 150 mbar). La estructura del dispositivo consiste en el clásico tubo de vidrio en forma de U, fijado a una placa de sujeción de aluminio. La placa de sujeción lleva además una escala graduada de 2 mm, lo que permite la lectura directa de la columna de agua en mm cuando el tubo está lleno de agua. La conexión al dispositivo se realiza mediante acoplamientos de manguera de Ø7 mm situados en los dos extremos del tubo de vidrio. La diferencia de presión entre los dos extremos del tubo de vidrio hace que la columna de líquido se desplace en cualquier dirección. La diferencia entre los dos extremos de la columna de líquido puede leerse en la escala con una precisión de 2 mm. La escala está diseñada de tal forma que no es necesario que la columna de líquido se encuentre en «0» cuando el dispositivo está en estado de ausencia de presión. Al realizar la lectura, la distancia entre los niveles superior e inferior del líquido se indica mediante dos cifras, que deben sumarse para obtener el valor correspondiente a la presión total. El manómetro está disponible en 6 longitudes estándar (con rangos de medición nominales de 250, 500, 750, 1000, 1250 y 1500 columnas de agua en mm), pero también ofrecemos productos a medida.
