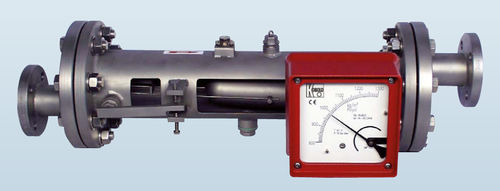

Densímetro en línea DWF

HART

La varilla de desplazamiento, que está unida a un resorte de medición mediante una cadena, se sumerge en el líquido y está sujeta a una fuerza de flotación proporcional a la masa del líquido desplazado. Cualquier cambio en el peso de la varilla corresponde a un cambio en la longitud del resorte y, por lo tanto, es una medida del nivel del líquido. La expansión longitudinal del resorte, es decir, el desplazamiento de la varilla, se transmite desde el espacio de medición hasta la unidad indicadora mediante un acoplamiento magnético. La versión básica de la unidad indicadora consiste en una escala con una aguja para mostrar el nivel del líquido. Como opción, la unidad indicadora puede equiparse con transmisores eléctricos para la visualización remota o con interruptores de límite. Si el dispositivo no puede instalarse desde arriba, por ejemplo, porque un agitador está montado en el recipiente, está disponible un recipiente de desplazamiento especial para instalación lateral. Dado que la flotabilidad de la varilla de desplazamiento depende de la densidad (g/L o kg/m³) del medio medido, debe haber sido diseñada para el líquido específico que se va a medir. Rango de medida: 700...1900 g/L Caudal: máx. 2.500 l/h, 5.000 L/h or 10.000 l/h Conexión: Brida DN 25...DN 50 Material: Acero inoxidable , Hastelloy pmáx: PN 16 (PN40 bajo demanda) Rango de temperatura: -20...+150 °C Precisión: ± 1,25...6 g/L Indicador mecánico de aguja. Opciones: 4-20 mA, contactos, Hart®, Profibus® PA
