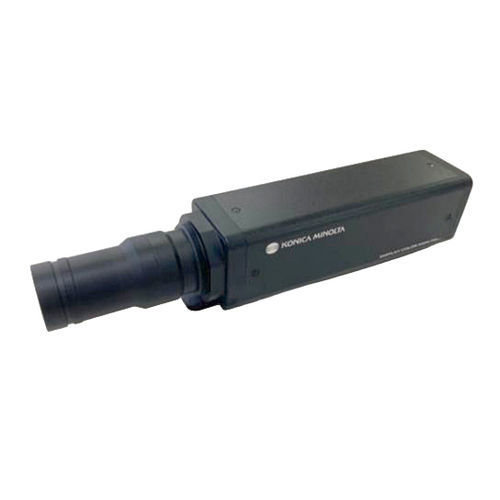

Luminancímetro/cromámetro multivías CA-510

digitalcompactoUSB

Visión general
El CA-510 es un analizador colorimétrico compacto diseñado para pantallas OLED, micro-LED y HDR actuales. Amplía los rangos de medición de luminancia y cromaticidad, mejora la respuesta en baja luminancia y ofrece análisis avanzados de forma de onda y parpadeo para I+D y producción.

Sonda compacta para mediciones de alta precisión
El CA-510 utiliza un área de medición Ø10 mm y un ángulo de aceptación de ±15° para captar luz de emisores de gran ángulo. Esta configuración mejora la sensibilidad en regiones de baja luminancia, adecuada para paneles OLED de alto contraste y sistemas de conducción dinámica.

Rango de medición ampliado
El CA-510 garantiza mediciones de luminancia desde 0,0002 hasta 20 000 cd/m² y de cromaticidad desde 0,002 hasta 20 000 cd/m², permitiendo lecturas fiables desde negros profundos hasta picos de luminancia.

Medición rápida y repetible en baja luminancia
La velocidad de medición está pensada para I+D y producción: en modo AUTO consigue lecturas de 1 s a 0,0002 cd/m², reduciendo el tiempo de ciclo y facilitando el ajuste de gamma y los procesos de inspección.

Análisis avanzado de parpadeo y formas de onda
Soporta JEITA, VESA, FMA y VRR-Flicker (método Konica Minolta) con muestreo hasta 200 kHz. Ofrece salida de forma de onda en color (XYZ) para analizar tiempos de emisión y comportamiento de los elementos RGB.

Integración de software y automatización
Compatible con CA-S40 Ver.2.2 y CA-SDK2 para control, visualización de datos y automatización. Incluye calibración multicanal, supresión de luz residual y modos AUTO personalizables.

Aplicaciones

• Desarrollo de pantallas OLED y micro-LED
• Evaluación de pantallas para smartphones y automoción
• Medición y optimización en línea de producción
• Aseguramiento de la calidad visual e inspección

Especificaciones técnicas

• Modelo: CA-510
• Área de medición: Ø 10 mm
• Ángulo de aceptación: ± 15°
• Distancia de medición garantizada: 30 ± 5 mm
• Luminancia: Rango garantizado: 0,0002 a 20 000 cd/m²
• Precisión (para blanco): > 0,0001 cd/m² — (no value); > 0,0002 cd/m²: ±9 %; > 0,0005 cd/m²: ±3,5 %; > 0,001 cd/m²: ±3 %; > 0,01 cd/m²: ±2 %; > 0,1 cd/m²: ±1,5 %
• Repetibilidad (2σ) AUTO: > 0,0001 cd/m² — (no value); > 0,0002 cd/m²: 10 %; > 0,0005 cd/m²: 3 %; > 0,001 cd/m²: 2 %; > 0,01 cd/m²: 0,35 %; > 0,1 cd/m²: 0,12 %; > 1 cd/m²: 0,10 %
• Cromaticidad: Rango garantizado: 0,002 a 20 000 cd/m²
• Precisión (para blanco): > 0,001 cd/m² — (no value); > 0,002 cd/m²: ±0,003; > 0,01 cd/m²: ±0,002
• Repetibilidad (2σ) cromaticidad AUTO: > 0,001 cd/m² — (no value); > 0,002 cd/m²: 0,0030; > 0,01 cd/m²: 0,0012; > 0,1 cd/m²: 0,0005; > 1 cd/m²: 0,0003; > 10 cd/m²: 0,0002
• Parpadeo (Contraste): Rango de luminancia: 1 a 20 000 cd/m²; frecuencia objetivo: 0,25 a 65 Hz
• Ejemplos de precisión en parpadeo: 30 Hz AC/DC 10% seno: ±0,3 %; 60 Hz AC/DC 10% seno: ±0,3 %
• Repetibilidad parpadeo (2σ): 20 a 65 Hz AC/DC 10% seno: 0,3 %
• XYZ (modos Flicker/XYZ): Rango: 1 a 20 000 cd/m²; frecuencia objetivo: 0,25 a 200 Hz
• Ejemplos de precisión XYZ: 30 Hz AC/DC 10% seno: ±1,5 %; 60 Hz AC/DC 10% seno: ±2,2 %
• Parpadeo (JEITA): Rango: 1 a 20 000 cd/m²; frecuencia: 0,42 a 65 Hz; ejemplo de precisión: 30 Hz AC/DC 4% seno: ±0,35 dB
• Forma de onda: Modo Flicker rango: 0,2 a 20 000 cd/m²; frecuencia de muestreo: 200 kHz (modifiable)
• Waveform XYZ: rango: 0,2 a 19 000 cd/m²; frecuencia de muestreo: 3 kHz (modifiable)
• VRR-Flicker: Rango: 1 a 20 000 cd/m²; frecuencia de muestreo: 200 kHz (modifiable); objetivo: 0,01 a 100 kHz; precisión: 1 a 120 Hz AC/DC 10% seno: ±0,3 %
• Velocidades de medición garantizadas: AUTO Lvxy: 1 vez/s (> 0,0002 cd/m²), 5 veces/s (> 0,02 cd/m²), 20 veces/s (> 0,25 cd/m²)
• Velocidad de medición Flicker (Contraste): 20 veces/s
• Velocidad Flicker (JEITA/VESA): 0,5 veces/s (a 1 Hz Pitch), 2,5 veces/s (a 10 Hz Pitch)
• Ejemplo frecuencia de muestreo VRR-Flicker para velocidad: 3 kHz; ejemplo de observación: 0,7 veces/s (a 1 s Obs.)
• Frecuencia de sincronización vertical objetivo: 0,5 a 240 Hz (luminancia y cromaticidad)
• Alimentación: DC 5 V (alimentación bus USB o conector de comunicación RS)
• Condiciones de funcionamiento: 10 a 35°C, HR ≤85%, sin condensación
• Condiciones de almacenamiento: 0 a 45°C, HR ≤85% (a 35°C), sin condensación
• Notas: Mediciones especificadas bajo la fuente estándar Konica Minolta (6 500 K). Condiciones ambientales para la precisión: 23°C ±2°C, HR 40% ±10%; ejemplos de fluctuación de lectura: Luminancia ±2% para blanco; Cromaticidad a 100 cd/m²: ±0,002 para blanco, ±0,003 para monocromo.
