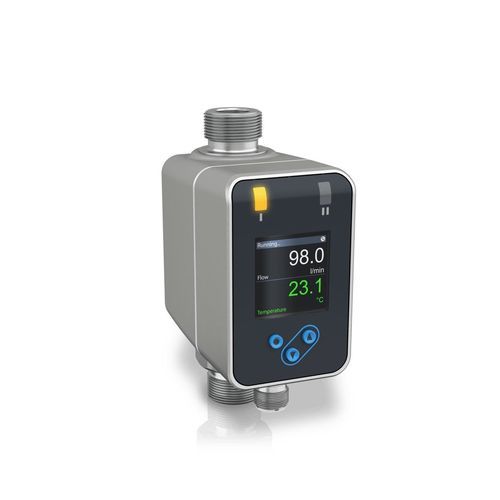

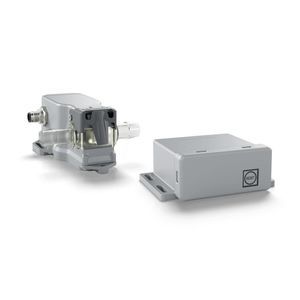

Caudalímetro electromagnético AF-E 400

volumétricopara líquidoDN6 - 1/8"

Descripción general
El AF-E 400 es un caudalímetro electromagnético para servicios y automatización industrial. Está diseñado para medir líquidos conductores en espacios reducidos, por ejemplo en circuitos de refrigeración de equipos de soldadura, máquinas de doblado, robots y skids de dosificación química. El sensor emplea un tubo de medida de alabe redondo en PEEK y un diseño ultracompacto que mantiene la precisión en amplios rangos de presión y temperatura. La medición de temperatura integrada elimina la necesidad de un sensor externo.

Aspectos destacados

• Medición de líquidos conductores (refrigerantes, agua fría/caliente, productos químicos, etc.)
• Rendimiento superior en rango de temperatura, precisión, caída de presión y rango de caudal
• Diseño ultracompacto adecuado para instalación en paralelo y espacios reducidos
• Salidas e interfaces: 4…20 mA, impulsos, frecuencia, Modbus RTU, IO-Link

Funciones y opciones

• Medición de caudal, caudal totalizado y temperatura hasta +90°C / +194°F
• Carcasa de acero inoxidable fundido, espesor de pared 2 mm
• Mantiene la precisión en amplios rangos de presión y temperatura (máx. 16 barg / 230 psig)
• Tubo de sección circular para minimizar la pérdida de presión y alto turndown sin riesgo de cavitación
• Sin interferencias cruzadas: permite instalación en serie o en paralelo con separación de 2 mm entre dispositivos
• Diagnósticos NAMUR NE 107
• IO-Link para transmisión ampliada de datos de proceso y configuración automática del dispositivo
• Pantalla a color giratoria para orientación de lectura flexible
• Tamaños nominales del sensor: 6, 15, 20, 25 mm (adaptadores disponibles para 40 y 50 mm); conexiones roscadas G (macho), NPT (hembra), Rc (hembra)
• Adaptadores y opciones de extensión para otros tipos de rosca y mayores rangos de caudal

Aplicaciones típicas

• Automatización de plantas y maquinaria
• Medición de caudal de líquidos conductores en servicios y automatización industrial
• Supervisión del agua de refrigeración en doblado, robots de soldadura, inyección y manejo de web
• Control de consumo de agua en instalaciones de lavado (lavado de arena, túneles de lavado de coches, lavados industriales)
• Supervisión de recirculación de agua caliente/fría
• Skids de dosificación para reactivos, catalizadores y productos químicos

Especificaciones (tablas)
Información general
Tipo de producto: Caudalímetro
Posicionamiento: Para servicios y automatización industrial
Medios medidos: Líquidos

Condiciones de operación
Presión de proceso: máx. 16 barg / 230 psig
Temperatura de proceso: -20…+90°C / -4…+194°F

Materiales
Tubo de medida: Polieteretercetona (PEEK)

Conexiones de proceso
Conexiones roscadas: Macho: G¼, G½, G¾, G1, G1½, G2; Hembra: ½ NPT, ¾ NPT, 1 NPT; Rc ¼, Rc ½, Rc ¾, Rc 1

Comunicación
Salidas analógicas: 4…20 mA
Salidas discretas: Interruptores de límite, Impulsos, Frecuencia
Salidas digitales: Modbus RTU, IO-Link

Especificaciones técnicas

• Medición de temperatura integrada (no requiere sensor externo)
• Diseño de sensor ultracompacto apto para instalación en paralelo y espacios reducidos
• Reducción de orificio circular para mayor resistencia a la presión y menor pérdida de carga
• Precisión mantenida en amplios rangos de presión y temperatura
• Tipos de rosca disponibles: G (macho), NPT (hembra), Rc (hembra)
• Tamaños nominales del sensor: 6 mm, 15 mm, 20 mm, 25 mm (opciones de adaptador para 40 mm y 50 mm)
• Presión máxima de proceso: 16 barg (230 psig)
• Rango de temperatura de proceso: -20 a +90 °C (-4 a +194 °F)
• Tubo de medida: PEEK
• Interfaces: 4–20 mA analógico, impulsos, frecuencia, Modbus RTU, IO-Link
• Diagnósticos: conforme NAMUR NE 107
• Pantalla a color giratoria para orientación de lectura flexible
