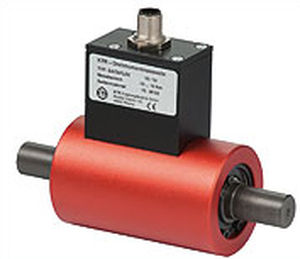

Sensor de par rotativo DATAFLEX® 16 series

de eje hexagonalsin contacto

En la moderna tecnología de accionamiento, con sus accionamientos variables y dinámicos, la medición precisa del par y la velocidad resulta indispensable. El transductores de par DATAFLEX tiene dos rangos de medición y determina cuatro parámetros simultáneamente: par, velocidad, ángulo de rotación y sentido de giro. La familia de ejes de medición de precisión está disponible en once tamaños, de 10 Nm a 20 kNm. El par se mide utilizando una tecnología de extensómetros de eficacia probada combinada con los componentes electrónicos más avanzados. El sensor de par procesa las señales sin contacto con una alta resolución de 24 bits y alcanza una precisión del 0,1 % del valor final. Características sensor de dos rangos 5:1 imprecisión 0,1 % medición del par integrada señal de dirección de giro señal de salida ±10 voltios eje de medición del par con dos intervalos de medición Con solo pulsar un botón, el eje de medición del par pasa a un segundo rango de medición, que es una quinta parte del valor nominal. Así se pueden medir con precisión pares mucho más pequeños sin tener que cambiar la configuración del ensayo. Además, el sistema de medición dispone de un codificador para determinar la velocidad de giro. Proporciona dos señales desfasadas 90 grados y una tensión continua escalable para la velocidad. Áreas de uso del eje de medición del par DATAFLEX: supervisión de la máquina control del proceso técnica de banco de pruebas
