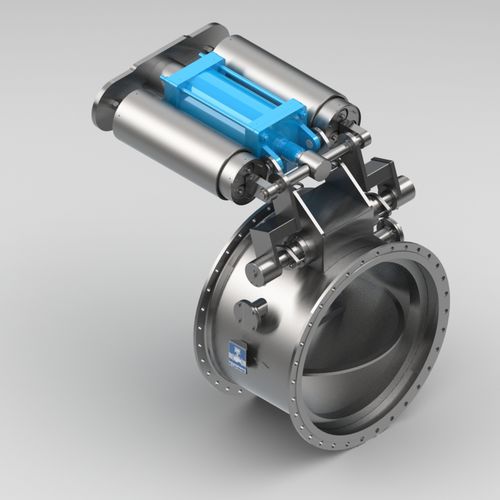

CIERRE RÁPIDO DE SEGURIDAD
VÁLVULA DE MARIPOSA
TIPO PKIII
El tipo PKIII, que forma parte de la probada serie de válvulas de alto rendimiento de KÜHME para aplicaciones industriales, se utiliza en cualquier aplicación en la que se requiera un cierre seguro y rápido de los medios gaseosos. La válvula de mariposa de cierre rápido controlada electroneumáticamente establece estándares de estanqueidad, vida útil y fiabilidad incluso en las aplicaciones más exigentes. La válvula de mariposa se utiliza principalmente como un dispositivo de cierre hermético para medios gaseosos en sistemas con bajas presiones.
Combustibles:
Combustible gaseoso
Aplicaciones:
Centrales térmicas, acerías, biogás y gas de vertedero, combustión industrial, plantas de separación de aire - PSA
TAMAÑO NOMINAL:
DN 300 A DN 3000
LA PRESIÓN DE FUNCIONAMIENTO:
MAX. 2,5 BAR G
TEMPERATURA DE FUNCIONAMIENTO:
MÁX. + 300°C
SUS BENEFICIOS
Tiempo de cierre fiable < 3 segundos
La seguridad está garantizada por el sistema de sellado probado con un sellado suave (tasa de fuga A de acuerdo con
EN 12266-1)
El cierre de la válvula se amortigua para reducir los picos de presión en la tubería
Diseño resistente para una gran cantidad de ciclos de funcionamiento
Válvula de alto rendimiento con una larga vida útil
DETALLES DE LA OPERACIÓN
La compuerta de cierre rápido es operada por un actuador neumático con una válvula de control solenoide. El cierre rápido automático alivia el volumen de presión en el actuador neumático a través de la válvula de escape rápido. Los muelles de cierre fijados lateralmente al actuador cierran la tapa. Gracias a la cinemática de palanca, la hoja de la tapa se mueve paralelamente - y por lo tanto casi sin fricción - en el asiento de sellado.
---
