Sensor de metano CH4

espectroscopia de absorción láser de diodo sintonizablepara vigilancia de la calidad del airepara medición en tiempo real

Descripción general

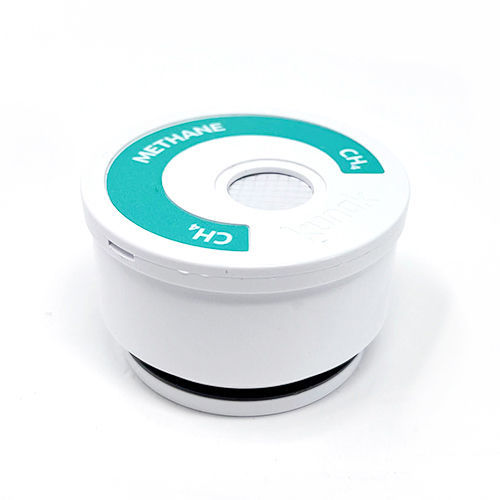

Cartucho inteligente diseñado por Kunak que integra un sensor capaz de medir de forma precisa y fiable los niveles de metano.
Tecnología GasPlug | DISEÑO PATENTADO


Cartucho CH4
Varias opciones están disponibles para la monitorización de metano, cada una diseñada para diferentes aplicaciones y rangos de medición:

• Cartucho (Tipo C): un sensor de última generación diseñado para aplicaciones que requieren una monitorización de CH4 de alta sensibilidad. Este sensor ofrece mediciones precisas desde bajas concentraciones (2 ppm) hasta 300 ppm. Su diseño compacto, rentabilidad y elevado rendimiento lo convierten en una solución ideal tanto para la monitorización continua como para la detección de fugas. Este sensor es sensible a concentraciones de H2S superiores a 100 ppb; por ello, se recomienda instalar un cartucho de H2S en el mismo dispositivo para corregir esta interferencia y garantizar mediciones precisas de CH4.

• Módulo láser de metano (Tipo D): utilizando la tecnología de espectroscopía de absorción por diodo láser sintonizable (TDLAS), este módulo (320 x 150 x 120 mm) proporciona una precisión excepcional para las mediciones de metano, con un rango que abarca desde niveles inferiores a 1 ppm hasta 1.000 ppm. Su selectividad única para el metano, libre de interferencias por otros gases, vapor de agua o partículas de polvo, lo convierte en una solución avanzada para industrias que exigen la máxima precisión.

¿Dónde se encuentra?
El metano (CH4) es la molécula orgánica más abundante en la atmósfera y uno de los gases de efecto invernadero más importantes. Es incoloro, inodoro e insoluble en agua. Las principales fuentes de emisión antropogénica provienen de la producción y transporte de carbón, gas natural y petróleo.


Las emisiones de CH4 también resultan de la ganadería, otras prácticas agrícolas, el uso del suelo y los vertederos de residuos sólidos. Entre las fuentes naturales se incluyen las zonas reducidas y anóxicas de humedales y las áreas de ecosistemas en descomposición orgánica.


¿Por qué es perjudicial?
Los niveles elevados de CH4 pueden provocar problemas de visión, pérdida de memoria, náuseas, vómitos y dolores de cabeza. En casos graves, pueden producirse alteraciones en la respiración y la frecuencia cardíaca, problemas de equilibrio, entumecimiento e incluso pérdida de conciencia. La exposición prolongada o en grandes cantidades puede causar la muerte.


El CH4 contribuye a la formación de ozono troposférico y contaminación por partículas. Además, el metano es un gas de efecto invernadero mucho más potente que el CO2, contribuyendo de manera significativa al calentamiento global y al cambio climático.




Especificaciones técnicas
Tipo: N.A. (C) / TDLAS (D)
Unidad de medida: mg/m³, ppm
Rango de medición: 2 – 300 ppm (C), 0 – 1.000 ppm (D)
Resolución: 0,01 ppm (C), 0,1 ppm (D)
Rango de temperatura de funcionamiento: -30 a 60ºC
Rango de HR de funcionamiento: 10 a 99 %HR (C), 0 a 98 %HR (D)
Rango de HR recomendado: 15 a 90 %HR (C)
Vida útil: > 24 meses (C), > 5 años (10 años del fabricante) (D)
Rango de garantía: 10.000 ppm
Límite de detección (LOD): < 0,05 ppm
Repetibilidad: < 0,35 ppm (C), < 0,30 ppm (D)
Tiempo de respuesta: < 120 sec (C), < 30 sec (D)
Precisión típica: ±1 ppm 10% de lectura (C), ±0,5 ppm 1% de lectura (D)
Precisión típica R²: > 0,85 (C), > 0,90 (D)
Pendiente típica: —
Intercepción típica (a): —
DQO - U(exp) típica: —
Variabilidad intra-modelo típica: < 0,3 ppm (C)
