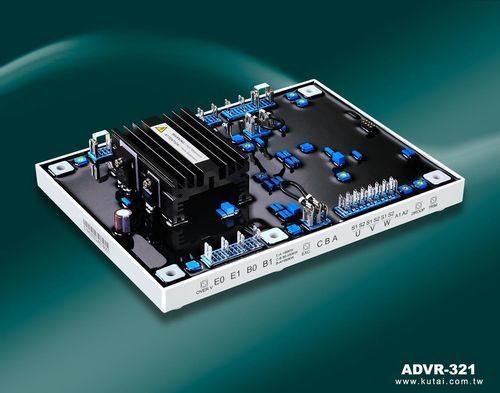

Regulador de tensión CA ADVR-321

trifásicopara alternadorpara grupo electrógeno

El ADVR-321 cuenta con detección de voltaje RMS trifásico, adecuado para generadores sin escobillas de imán permanente (PMG) y capaz de usarse en conjuntos de generadores en paralelo. Adopta un nuevo circuito digital para la detección de voltaje y protección contra baja frecuencia, minimizando efectivamente las variaciones de voltaje de salida y la deriva del punto de rodilla de baja frecuencia afectada por los cambios de temperatura ambiental. El ADVR-321 mejora el módulo de potencia y amplía el disipador de calor para optimizar el rendimiento térmico mientras mantiene una excelente estabilidad. Compatible con Newage Stamford MX321 AVR, Onan 305-0823. - Lectura RMS trifásica para entrada de detección - Proporciona función de limitación de corriente cuando la salida del generador está en cortocircuito. - Indicador LED incorporado para mostrar condiciones de baja frecuencia, sobretensión, sobrecorriente y sobreexcitación - Regulación de voltaje inferior a +/-0.5% RMS - Para uso en operación en paralelo - Circuito digital para la detección de voltaje y protección contra baja frecuencia, minimizando efectivamente las variaciones de voltaje de salida y la deriva del punto de rodilla de baja frecuencia afectada por los cambios de temperatura ambiental. - Cuando el AVR detecta una condición anormal del generador (sobreexcitación, sobretensión o sobrecorriente), puede suministrar energía al solenoide de disparo del MCCB para desconectar la carga del generador. Especificaciones: - Entrada de detección: Lectura RMS, 180 a 270 Vac trifásico 50/60 Hz - Entrada de potencia (PMG): 120 a 220 Vac trifásico 60 a 120 Hz - Salida de excitación: Continua 120 Vdc 2.7 a 4A @220Vac trifásico, Máx. 180 Vdc 7A durante 8 seg. @220Vac trifásico - Resistencia de campo: Mín. 15 Ohms. Máx.100 Ohms. El voltaje de entrada PMG debe exceder 120 Vac - Ajuste de voltaje externo: Máx.+/-10% @ 5K Ohms 1 watt potenciómetro - Deriva térmica de voltios: Menos del 3% de -40 a +70 °C - Tiempo de rampa de arranque suave: 0.4 a 4 segundos +/-10% (Ajustable) - Regulación de voltaje: Menos del +/-0.5% RMS (con regulación del motor al 4%) - Entrada de caída cuadrática: Sensibilidad 0.22A para 5% de caída (PF=0) (Ajustable), Entrada máx. 0.33A - Entrada de voltaje analógico: +/- 5 Vdc o 0 a 10 Vdc, Cada 1 Vdc puede afectar del 0 al 5% del voltaje de salida - Respuesta típica del sistema: Menos de 20 ms - Punto de rodilla de protección contra baja frecuencia preestablecido de fábrica: Tasa de caída de voltaje de baja frecuencia de 4 V/Hz a 15 V/Hz (Ajustable), Recuperación de voltaje de baja frecuencia 200V/s -30V/s (Ajustable) - Deriva térmica del punto de rodilla de baja frecuencia: Menos del +/- 0.1 Hz de -40 a +70 °C - Disipación de potencia estática: Máx. 12 watts - Protección contra sobreexcitación: Voltaje de excitación de 60 a 160V (Ajustable), Retraso de 8 a 15 segundos. Esta función puede desactivarse. - Protección contra sobretensión de entrada de detección: Sistema de 220 Vac 300 Vac +/- 5V, Retraso de 1 segundo. Esta función puede desactivarse. - Entrada de límite de corriente: El rango de detección de sobrecorriente secundaria del CT puede ajustarse de 0.3 A a 1.0 A. (Ajustable), Si la condición persiste por más de 10 segundos, la salida de campo se apagará, Esta función puede desactivarse. Entorno: - Temperatura de operación: -40 a +70 °C - Temperatura de almacenamiento: -40 a +85 °C - Humedad relativa: Máx. 95% - Vibración: 5.5Gs @ 60Hz Especificaciones físicas: - Dimensiones: 203.5 (L) x 153.6 (W) x 46.8 (H) mm, 8.01 (L) x 6.05 (W) x 1.84 (H) pulgadas - Peso: 754 g +/- 2%, 1.66 lb +/- 2% Accesorios: - Juego de tornillos M5L35: x1 - Destornillador de plástico: x1 Todos los nombres y números de fabricantes se utilizan solo con fines de referencia y no implican que ninguna parte sea el producto de estos fabricantes. Especificaciones técnicas / Características: - Detección de voltaje RMS trifásico - Función de limitación de corriente para protección contra cortocircuitos - Indicadores LED incorporados para condiciones anormales - Regulación de voltaje < +/-0.5% RMS - Capacidad de operación en paralelo - Circuito digital para la detección de voltaje y protección contra baja frecuencia - Desconexión automática de la carga en condiciones anormales del generador - Amplio rango de temperatura de operación: -40 a +70 °C - Dimensiones: 203.5 x 153.6 x 46.8 mm - Peso: 754 g
