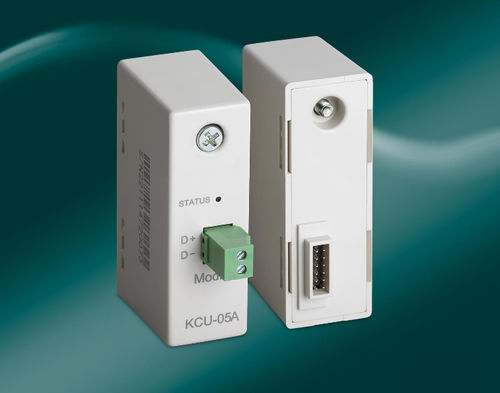

Módulo de comunicación RS485 KCU-05A

Modbus RTU

Descripción del producto
El KCU-05A es un módulo de comunicación RS485-Modbus diseñado para la monitorización y control remoto de grupos electrógenos utilizando el protocolo Modbus RTU. Permite a los usuarios monitorear y controlar la operación en tiempo real de los grupos electrógenos de forma remota a través de RS-485, y permite el ajuste directo de los parámetros de control sin manipular el panel, haciendo que la monitorización y el control remoto sean eficientes.

Aplicación
Diseñado para su uso con controladores KUTAI como ATS-245/ATS-385/ATS-465, ATS-22A-DC, ATS-245-DC, ATS-245AG, ATS-332, ATS-342, ATS-PLC, AMF-10, AMF-11, GCU-100 y GCU-3000.

Características

• La dirección esclava (o dirección ID) de la red RS485 Modbus se puede configurar de 1 a 99.
• Lee automáticamente los valores de configuración del dispositivo y configura las direcciones y la velocidad de transmisión (baud rate) en el protocolo de comunicación Modbus.
• Equipado con indicador de estado LED.

Especificaciones
Entrada de energía
5 Vdc
Consumo de energía
Menos de 1,0 watt

Entorno
Temperatura de funcionamiento
-20 a +70 °C
Humedad relativa
Máx. 95%

Especificaciones físicas
Dimensión
65,0 (L) x 23,0 (W) x 56,0 (H) mm
Peso
50,4 g +/-2%

Controladores compatibles

Unidad de control	Solicitud de versión de firmware
ATS-245-DC	Vr 18.04 o superior
ATS-245	Vr 19.04 o superior
ATS-22A-DC	Vr 32.04 o superior
ATS-245AG	Vr 20.05 o superior
ATS-385	Vr 23.04 o superior
ATS-465	Vr 26.03 o superior
ATS-332	Vr 01.05 o superior
ATS-342	Vr 01.04 o superior
ATS-PLC	Vr 07.03 o superior
AMF-10	Vr 01.03 o superior
AMF-11	Vr 01.03 o superior
GCU-100	Vr 01.05 o superior
GCU-3000	Vr 01.07 o superior

Especificaciones técnicas

• Protocolo: Modbus RTU
• Comunicación: RS-485
• Rango de direcciones esclavas: 1 a 99
• Lectura automática de configuración del dispositivo y configuración de velocidad de baudios
• Indicador de estado LED
• Entrada de energía: 5 Vdc
• Consumo de energía: < 1,0 watt
• Temperatura de funcionamiento: -20 a +70 °C
• Humedad relativa: Máx. 95%
• Dimensiones: 65,0 (L) x 23,0 (W) x 56,0 (H) mm
• Peso: 50,4 g +/-2%
