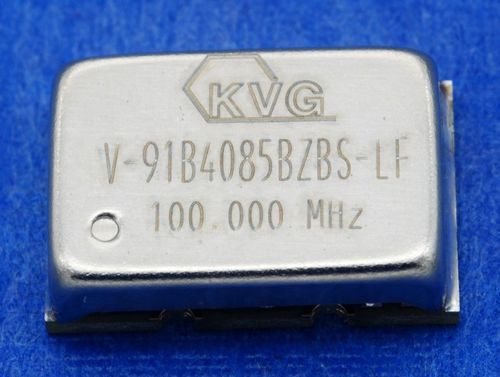

Oscilador VCXOs V-9 series

electrónicoSMDde alta frecuencia

Las series V-91A000 / V-91B000 son VCXOs de alta frecuencia con un rendimiento de ruido de fase similar al de los OCXOs. La serie V-91A000 proporciona una señal de salida LVHMCOS a una tensión de alimentación de 3,3 V, mientras que la serie V-91B000 ofrece una salida de onda senoidal real con una potencia de salida de +10 dBm a una alimentación de 5 V. La estabilidad global, incluida la tolerancia inicial, la estabilidad de frecuencia frente al rango de temperatura, frente a cambios de tensión de alimentación, frente a cambios de carga y el envejecimiento durante 10 años, es inferior a ±25 ppm para frecuencias de hasta 125 MHz e inferior a ±30 ppm para frecuencias superiores a 125 MHz. El rango de control de frecuencia es mayor que ±30 ppm respectivamente ±35 ppm. Por lo tanto, existe un rango de tensión absoluta (APR) de más de ±5 ppm, lo que garantiza que el oscilador se mantendrá bloqueado a la frecuencia nominal en todas las condiciones y durante toda su vida útil. La utilización de un VCXO de 100 MHz con bajo ruido de fase acoplado a un OCXO de 10 MHz de bajo ruido y gran estabilidad, como la serie OCXO O-30 de bajo ruido de fase de KVG, proporciona las ventajas de ambos dispositivos: la buena estabilidad de frecuencia global y el excelente rendimiento de ruido de fase cercano a la portadora del dispositivo OCXO de 10 MHz y, para frecuencias de offset superiores a 1 kHz, el bajo consumo y el excelente ruido de fase del dispositivo VCXO de 100 MHz. Características Señal de salida: Onda senoidal real Ruido de fase típico @ 100Hz offset de portadora < -123 dBc/Hz; "Suelo de Ruido" típico @ 100 kHz offset de portadora ± 40 ppm Tensión de alimentación 5 V. Aplicaciones Sistemas de radar Elementos de red y sincronización
