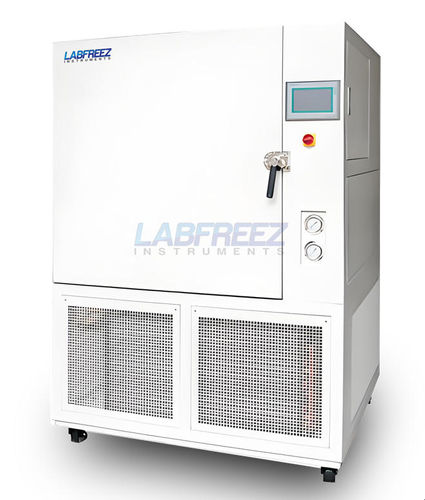

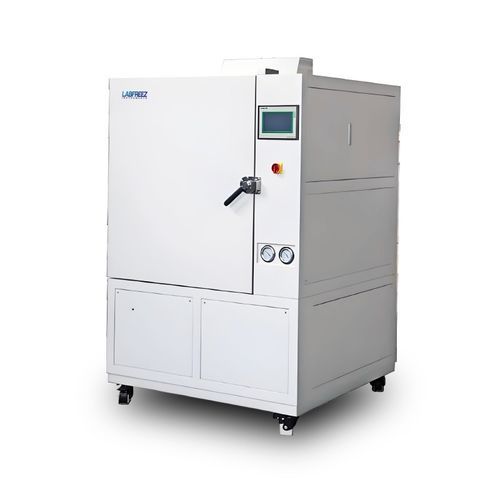

Descripción breve
Congelador industrial vertical, tecnología de enfriamiento rápido, apertura/cierre de puerta eléctrico, capacidad de carga pesada, Program Control
Aplicación
Se utiliza principalmente en el tratamiento de refrigeración médica e industrial para generar una precipitación uniforme, fina y dispersa en estructuras metálicas; la precipitación de carburo mejora la resistencia a la abrasión, el rendimiento de fricción y aumenta la dureza del metal. Ampliamente utilizado para la contracción de manguitos de cobre y cojinetes en montajes mecánicos precisos. Adecuado para equipos a gran escala (automoción, maquinaria de ingeniería pesada, componentes de aeronaves, piezas de equipos aeroespaciales, piezas de equipos militares) pruebas de baja temperatura. Puede utilizarse para pantallas táctiles (despegado por congelación de la pantalla) y operaciones de demolición.
Características
- Control por microordenador, controlador de temperatura en cascada, pantalla digital de temperatura, regulación de 0,1°C; temperatura de funcionamiento ajustable de -20°C a -125°C.
- Protección multiseguridad para un funcionamiento fiable.
- Compresores de TECUMSEH, DANFOSS y EMERSON; tecnología de refrigeración automática en cascada.
- Función de autodiagnóstico, protección contra sobrecarga del congelador, interruptores de alta presión, relés de sobrecarga, dispositivo de protección térmica y otras funciones de seguridad.
- Capa de aislamiento de tres moldes sellados; capa de aislamiento de espuma de poliuretano de alta densidad extragruesa; paneles de aislamiento de vacío en línea.
- Diseño ergonómico/humano para mayor comodidad y flexibilidad.
- Adecuado para uso en plantas de producción mecánica.
- Diseño de condensador grande para garantizar el rendimiento de refrigeración en entornos de planta.
- Diseño de amplia relación de volumen y gran capacidad de carga.
- Temperaturas de conexión/desconexión del compresor configurables.
- Alarmas de fallo (alarma de sobretemperatura, alarma de sensor, alarma alta, alarma de sobrecalentamiento del compresor).
- Protección de arranque retardado.
- Componentes de puesta a tierra para mayor seguridad.
- Pantalla LED que muestra las temperaturas real y ajustada; alarma de sobretemperatura ajustable y avisos de fallo.
- Se pueden personalizar tamaños no estándar; se pueden fabricar congeladores de temperatura ultrabaja hasta -100°C para volúmenes de hasta 100 m³ (personalizados).
- Fuente de alimentación normalmente 380V/50Hz (se puede cambiar a otros estándares).
- Accesorios opcionales: Controlador PLC, pantalla táctil LCD en color, registrador de temperatura, etc.
Especificaciones (agrupadas por clase de temperatura)
Congelador industrial vertical 65°C
Modelos: MR-DF-IR-6528 | MR-DF-IR-6550 | MR-DF-IR-6580 | MR-HF-IR-6528 | MR-HF-IR-6550 | MR-HF-IR-6580 | MR-HF-IR-65A16
Volumen: 280L | 500L | 800L | 280L | 500L | 800L | 1600L
Dimensiones interiores (mm): 610×600×760 | 800×735×850 | 1000×800×1000 | 800×600×600 | 1200×650×650 | 1350×800×750 | 2000×900×900
Tipo: Vertical (tres primeros modelos) | Pecho/Horizontal (cuatro últimos modelos)
Capacidad de carga diseñada: ejemplos de carga estándar: 150KG | 220KG | 300KG | 150KG | 220KG | 300KG | 650KG (la capacidad de carga diseñada es dos veces la estándar; el sistema de refrigeración está dimensionado para la capacidad estándar, por lo que los artefactos más pesados pueden reducir la velocidad de refrigeración)
Rango de temperatura: -10°C ~ -65°C (opción para +60°C ~ -65°C)
Capacidad de refrigeración a -60°C 1 kW | 1,5 kW | 2,5 kW | 1 kW | 1,5 kW | 2,5 kW | 4 kW
Precisión de temperatura: ±2°C para todos los modelos
Potencia de calentamiento: 2 kW | 3 kW | 5 kW | 2 kW | 3 kW | 5 kW | 8 kW (calentador de aleación de níquel-cromo; el controlador tiene doble protección de seguridad y limitador de temperatura independiente)
Velocidad de enfriamiento: de +60°C a -60°C en 1 hora
Aire circulante (m³/h): 1650 | 2100 | 2750 | 2100 | 2750 | 3500 | 6000 (el ventilador de circulación interno se apaga automáticamente al abrir la puerta; la pantalla táctil indica el estado de apertura)
Refrigerante: R404A / R23
Ejemplos de dimensiones totales (mm) 1150×1150×1850 | 1350×1300×1850 | 1550×1300×2100 | 2200×1150×1150 | 2700×1200×1200 | 2900×1300×1250 | 3700×1400×1350
Potencia (380V 50Hz): hasta 5,5 kW | 7,5 kW | 13,5 kW | 5,5 kW | 7,5 kW | 13,5 kW | 19 kW (valores máximos indicados)
Ejemplos de peso: 380 kg | 480 kg | 650 kg | 385 kg | 485 kg | 650 kg | 780 kg
Congelador industrial vertical 80°C
Modelos: MR-DF-IR-8028 | MR-DF-IR-8050 | MR-DF-IR-80A10 | MR-HF-IR-8028 | MR-HF-IR-8050 | MR-HF-IR-8080 | MR-HF-IR-80A16
Volumen: 280L | 500L | 1000L | 280L | 500L | 800L | 1600L
Dimensiones interiores (mm): 610×600×760 | 800×735×850 | 1000×1000×1000 | 800×600×600 | 1200×650×650 | 1350×800×750 | 2000×900×900
Tipo: Vertical (tres primeros) | Pecho/Horizontal (cuatro últimos)
Capacidad de carga diseñada 150KG | 220KG | 300KG | 150KG | 220KG | 300KG | 650KG (la capacidad de carga diseñada es dos veces la estándar)
Rango de temperatura: -10°C ~ -80°C (opción +60°C ~ -80°C)
Capacidad de refrigeración a -75°C 1 kW | 1,5 kW | 2,5 kW | 1 kW | 1,5 kW | 2,5 kW | 4 kW
Precisión de temperatura: ±2°C
Potencia calorífica: 2 kW | 3 kW | 5 kW | 2 kW | 3 kW | 5 kW | 8 kW
Velocidad de enfriamiento: de +60°C a -60°C en 1 hora (declarado)
Aire circulante (m³/h): 1650 | 2100 | 2750 | 2100 | 2750 | 3500 | 6000
Refrigerante: R404A / R23
Ejemplos de dimensiones totales (mm): 1150×1150×1850 | 1350×1300×1850 | 1550×1500×2100 | 2200×1150×1150 | 2700×1200×1200 | 2900×1300×1250 | 3700×1400×1350
Potencia (380V 50Hz): 7 kW máx. | 11,5 kW máx. | 15 kW máx. | 7 kW máx. | 11,5 kW máx. | 15 kW máx. | 21 kW máx
Ejemplos de peso: 400 kg | 500 kg | 690 kg | 415 kg | 525 kg | 710 kg | 840 kg
Congelador industrial vertical 100°C
Modelos: MR-DF-IR-A028 | MR-DF-IR-A050 | MR-DF-IR-A010 | MR-HF-IR-A028 | MR-HF-IR-A050 | MR-HF-IR-A080 | MR-HF-IR-A0A16
Volumen: 280L | 500L | 1000L | 280L | 500L | 800L | 1600L
Dimensiones interiores (mm): 800×600×600 | 1200×650×650 | 1550×800×750 | 1200×650×650 | 1550×800×750 | 1200×650×650 | 1550×800×750
Tipo Vertical (todos los listados)
Ejemplos de capacidad de carga 150KG | 220KG | 300KG | 150KG | 220KG | 300KG | 650KG (la capacidad de carga diseñada es dos veces la estándar)
Rango de temperatura: -10°C ~ -100°C (opción +60°C ~ -100°C)
Capacidad de refrigeración a -90°C 0.7 kW | 1 kW | 2 kW | 0,7 kW | 1 kW | 2 kW | 3 kW
Precisión de temperatura: ±2°C
Potencia calorífica: 2 kW | 3 kW | 5 kW | 2 kW | 3 kW | 5 kW | 8 kW
Velocidad de enfriamiento: de +0°C a -110°C en 1,5 h; de 0°C a -140°C en 2 h (para algunos modelos)
Aire interior circulante (m³/h): 2100 | 2750 | 4500 | 2750 | 4500 | 2750 | 4500 (apagado automático del ventilador al abrir la puerta)
Refrigerante: Refrigerante mixto sin CFC
Ejemplos de dimensiones totales (mm): 2200×1150×1150 | 2700×1200×1200 | 3100×1300×1250 | 2900×1200×1200 | 3200×1300×1250 | 3000×1200×1200 | 3300×1300×1250
Ejemplos de potencia (380V 50Hz) 12 kW | 16,5 kW | 20 kW | 12 kW | 16,5 kW | 20 kW | 30 kW
Ejemplos de peso: 570 kg | 680 kg | 850 kg | 750 kg | 900 kg | 800 kg | 980 kg
-120°C ~ -150°C congelador industrial vertical
Modelos (representativos serie HF): MR-HF-IR-A228 | MR-HF-IR-A250 | MR-HF-IR-A2A10 | MR-HF-IR-A350 | MR-HF-IR-A3A10 | MR-HF-IR-A550 | MR-HF-IR-A5A10
Volúmenes y dimensiones interiores: combinaciones de 280L, 500L, 1000L (y emparejamientos 500/1000) con dimensiones interiores y tipo vertical como se indica más arriba.
Ejemplos de rango de temp: -120°C ~ 20°C; algunos modelos configurados -135°C ~ 0°C o -150°C ~ 0°C según el modelo.
Capacidades de refrigeración: depende del modelo; los ejemplos incluyen desde 0,7 kW @ -110°C hasta 2 kW @ -110°C y rangos de 1-2 kW en puntos de consigna inferiores; disposiciones de controlador/calefacción similares a las de otras clases.
Ejemplos de velocidad de enfriamiento: 0°C a -110°C en 1,5 h; 0°C a -140°C en 2 h para modelos criogénicos profundos.
Circulación interior y refrigerante: ventiladores de circulación de mayor capacidad (2100-4500 m³/h o 4500 m³/h para unidades más grandes). Refrigerante: refrigerante mixto sin CFC o mezclas específicas para temperaturas muy bajas.
Las dimensiones totales, la potencia y el peso varían según el modelo (véanse los ejemplos anteriores).
Configuración común
Controlador: Controlador multifunción ASET
Panel de operación: pantalla táctil en color de 7 pulgadas, muestra las temperaturas establecidas y medidas
Registro de temperatura: Curva de temperatura y registro de fallos; exportación de datos a disco U en formato Excel
Compresor: Emerson Copeland (tecnología de refrigeración en cascada) o equivalentes (referencia Emerson/Copeland); referencia de otros compresores (TECUMSEH, DANFOSS) en todos los modelos
Intercambiador de calor intermedio: Intercambiador de placas KAORI
Filtro seco: Emerson
Válvula de expansión: Válvula de expansión electrónica
Evaporador: Tubo de cobre con aleta de aluminio
Tipo de refrigeración: Refrigerado por aire con auxiliar opcional refrigerado por agua para ambientes con temperatura ambiente elevada (>30°C)
Aislamiento: Espuma de poliuretano, aislamiento térmico de ~150 mm con placas VIP incrustadas
Seguridad: Autodiagnóstico; protección contra secuencia/fallo de fase; protector contra fugas; protección contra sobrecarga de la unidad de refrigeración; presostatos de alta/baja presión; relé de sobrecarga; dispositivo de protección térmica; protección contra alta temperatura y fallo de temperatura
Material de la caja: Exterior de acero laminado en frío con pintura; interior de acero inoxidable cepillado SUS304
Opcional
MRIR0001: Opción de alta temperatura hasta +80°C / +150°C con precisión de ±0,5°C (nota: la potencia de entrada puede variar)
MRIR0002: Opción de precisión de temperatura ±0,5°C
MRIR0003: Refrigeración y calentamiento controlados por programa (5 programas, cada programa de hasta 45 pasos) para los requisitos del proceso
MRIR0004: Puerta interior para reducir la pérdida de refrigeración al acceder a piezas de trabajo pequeñas (opción para modelos de baja temperatura por debajo de -60°C)
MRIR0005: Carcasa exterior en acero inoxidable cepillado SUS304
MRIR0006: orificio para cables de 50 mm
MRIR0007: Ventana de observación al vacío con calefacción eléctrica e iluminación (200×300 mm)
MRIR0008: Desescarche automático a baja temperatura (periódico o manual) para mantener el rendimiento a baja temperatura a largo plazo en caso de apertura frecuente de la puerta
Notas
Los modelos y los parámetros de rendimiento (volumen, capacidad de refrigeración, aire circulante, consumo de energía, dimensiones, pesos) varían significativamente según la variante del modelo; la selección específica debe coincidir con el peso objetivo del artefacto y la temperatura mínima requerida. El dimensionamiento del sistema de refrigeración supone una carga estándar; las cargas más pesadas reducen la velocidad de refrigeración.
Características / especificaciones técnicas
- Denominación comercial: MR-DF-IR Series
- Fabricante / marca: Labfreez Instruments
- Gamas de temperatura disponibles: aprox. -20°C hasta -125°C (familias estándar), -65°C / -80°C / -100°C / -120°C ~ -150°C variantes disponibles
- Gama de volumen (ejemplos): 280 L hasta 1600 L (se muestran algunos diseños de arcón/horizontales de hasta 2000 L)
- Familias de modelos: MR-DF-IR-65xx, MR-HF-IR-65xx, MR-DF-IR-80xx, MR-HF-IR-80xx, MR-DF-IR-A0xx, MR-HF-IR-A0xx, etc.
- Ejemplos de capacidad de refrigeración: 0.7 kW hasta 4 kW (dependiendo del modelo y de la consigna)
- Ritmo de enfriamiento: ejemplos +60°C a -60°C en ~1 hora; modelos más profundos 0°C a -110°C en ~1,5 h, 0°C a -140°C en ~2 h
- Refrigerantes: R404A, R23, R14 o mezclas sin CFC en función de la temperatura más baja requerida
- Marcas de compresores referenciadas: Emerson (Copeland), TECUMSEH, DANFOSS
- Controlador / UI: Controlador multifunción ASET; pantalla táctil en color de 7" opcional; grabación PLC/LCD/T-sensor opcional
- Aislamiento: Espuma de poliuretano ~150 mm con paneles VIP
- Caja: exterior de acero pintado laminado en frío; interior con acabado inoxidable SUS304 (opcional)
- Fuente de alimentación (típica): 380V 50Hz (configurable); la demanda de potencia del sistema varía según el modelo (ejemplos: 5.5 kW hasta 30 kW máx.)
- Características de seguridad: protección multinivel (sobrecarga, presostatos de alta/baja presión, protección térmica, protección de fase, autodiagnóstico)
- Aire circulante: ventiladores de ~1650 a 6000 m³/h según el modelo
- Características opcionales: control de programa (multipaso), exportación de datos USB/U-disk, puerta interior, ventana de visualización, desescarche automático, exterior SUS304, opciones personalizadas de precisión de temperatura
